SKU: OT3499 Numer artykułu: AA431 EAN: 8720618489661
Mały ekran o przekątnej 1.3". Dzięki wysokiej gęstości pikseli 260 ppi jest to fantastyczny wyświetlacz 240x240 pikseli z czytelnością pod każdym kątem.
Wyświetlacze tej klasy są również używane w smartwatchach i małych urządzeniach elektronicznych.
Posiada sterownik wyświetlacza ST7789, który współpracuje ze wszystkimi mikrokontrolerami i mikrokomputerami.
To najlepszy sposób, aby dodać do dowolnego projektu mały, kolorowy i bardzo jasny ekran. Wykorzystuje 4-przewodowe SPI do komunikacji.
Dzięki własnemu buforowi ramki z adresowaniem pikseli może być używany nawet z bardzo małymi mikrokontrolerami, mającymi niewiele pamięci lub dostępnych pinów.
Ekran ma 240x240 16-bitowych pikseli w pełnym kolorze i jest IPS, więc kolory wyglądają świetnie aż do 80 stopni od każdej osi w każdym kierunku. Sterownik TFT (ST7789) jest bardzo podobny do popularnego ST7735 i jest dobrze obsługiwany przez wiele bibliotek Arduino.
Na przykład Adafruit przygotował pełną, otwartoźródłową bibliotekę graficzną, która potrafi rysować piksele, linie, prostokąty, okręgi, tekst i bitmapy w połączeniu z Adafruit GFX Library. (zobacz tę stronę, aby zacząć) Dostępny jest także przykładowy kod. Kod ten został napisany dla Arduino, ale można go łatwo dostosować do ulubionego mikrokontrolera.

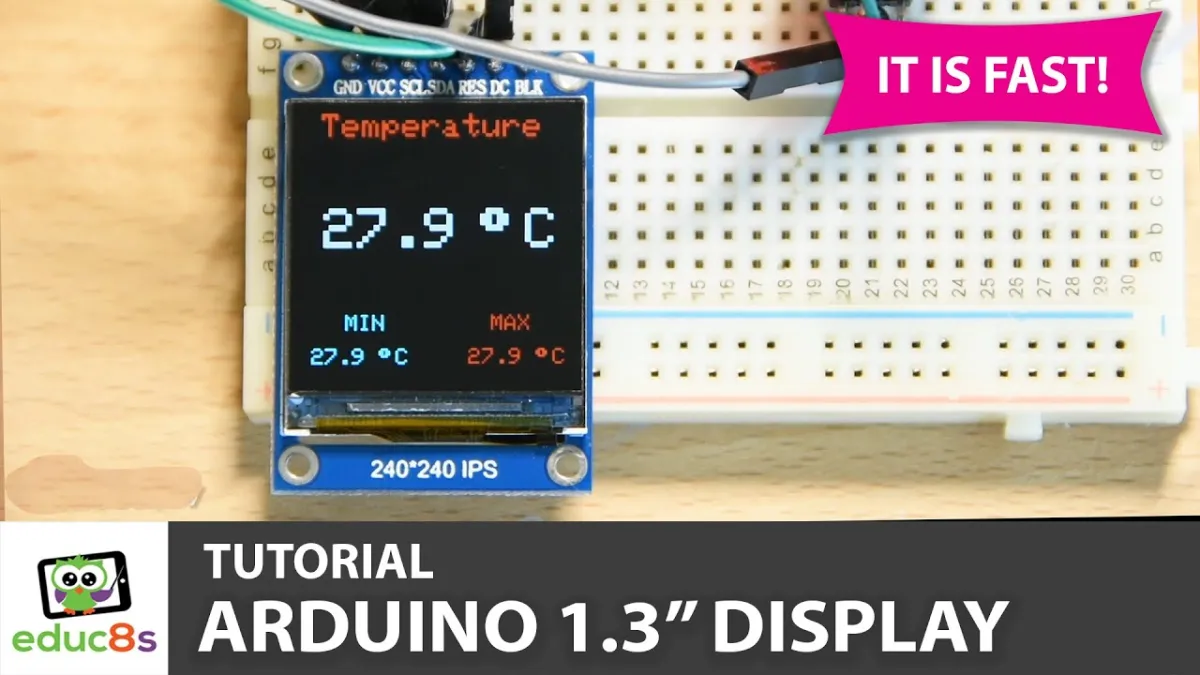

Odtworzenie spowoduje załadowanie filmu z YouTube.

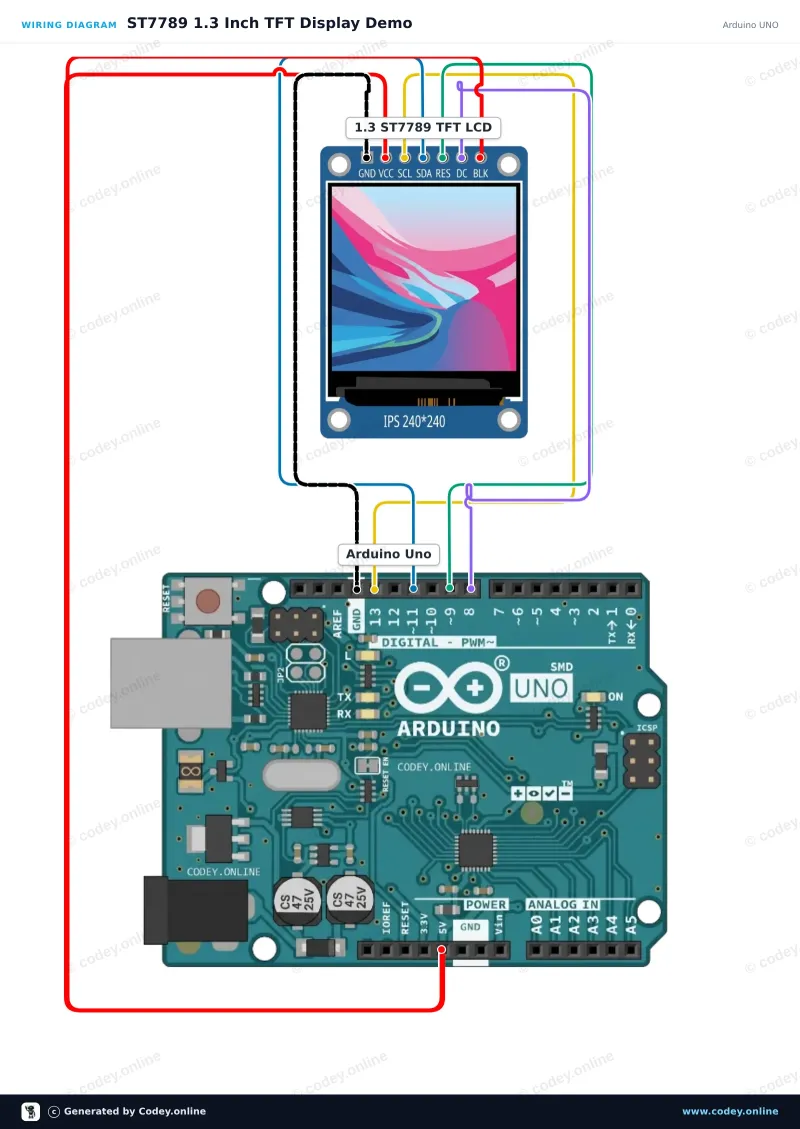

Tak podłączysz 1.3-calowy wyświetlacz SPI TFT LCD RGB (ST7789, 3.3V) do Arduino UNO lub ESP32, z przykładowym szkicem, który możesz od razu wgrać.

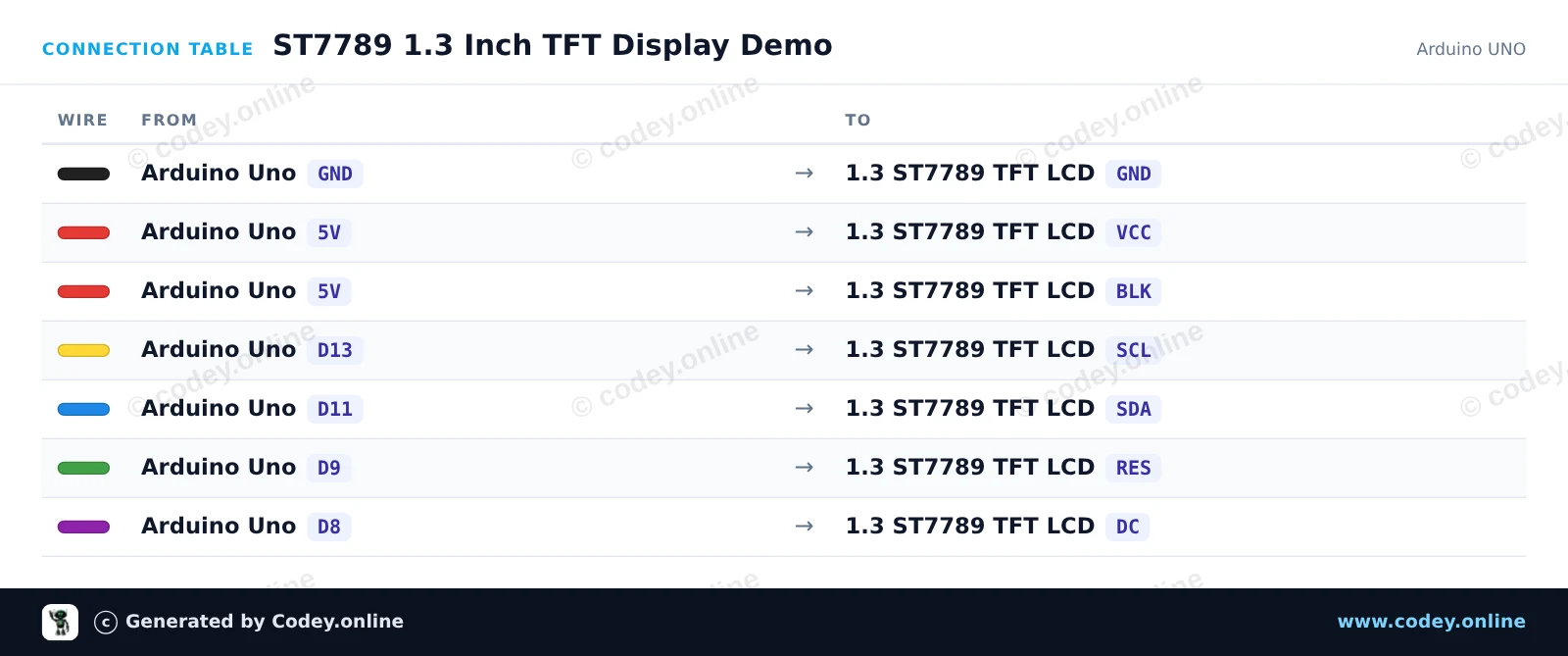

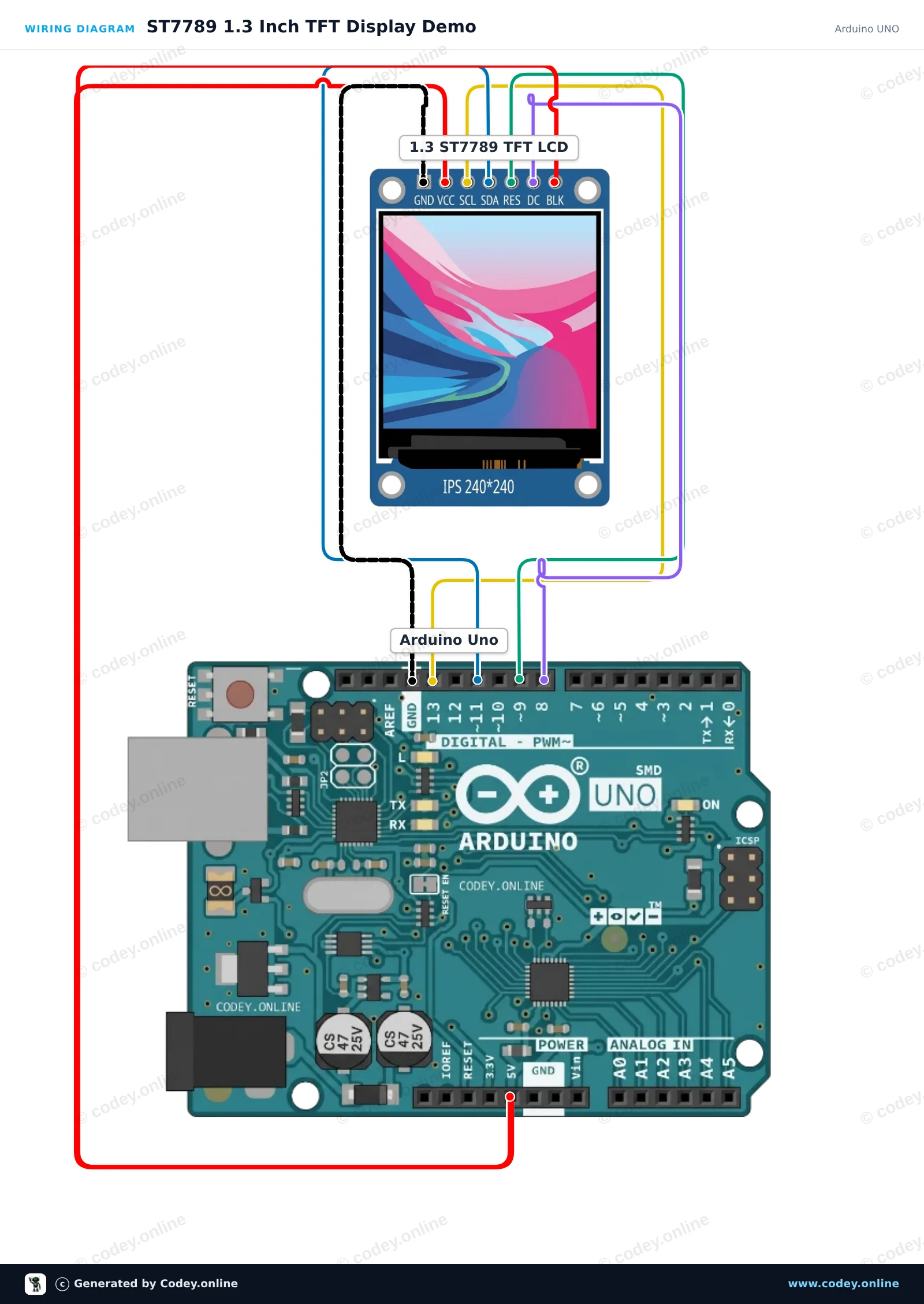

Ten projekt inicjalizuje wyświetlacz TFT SPI ST7789 1.3-inch 240x240 z Arduino Uno. Szkic rysuje tekst powitalny, kształty i kolorową grafikę, aby zademonstrować możliwości wyświetlacza. Podłącz wyświetlacz bezpośrednio do pinów SPI Arduino, jak pokazano.
English
Nederlands
Frans
Deutsch
Italiano
Español
Suomi
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ST7789 1.3 Inch TFT Display Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : LCD Display TFT 1.3inch ST7789
* Libraries : Adafruit ST7735 and ST7789 Library 1.11.0
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Adafruit_ST7789.h>
#include <SPI.h>
#define TFT_CS -1
#define TFT_DC 8
#define TFT_RST 9
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);
void setup() {
Serial.begin(115200);
Serial.println(F("ST7789 TFT Display Demo"));
// Initialize 240x240 pixel ST7789 display
tft.init(240, 240);
tft.setRotation(0);
tft.fillScreen(ST77XX_BLACK);
// Draw greeting text
tft.setTextWrap(false);
tft.setTextSize(2);
tft.setTextColor(ST77XX_WHITE);
tft.setCursor(20, 20);
tft.println(F("Hello!"));
tft.setTextColor(ST77XX_CYAN);
tft.setCursor(20, 50);
tft.println(F("ST7789 1.3 TFT"));
// Draw sample graphics
tft.drawRect(10, 85, 220, 130, ST77XX_YELLOW);
tft.fillCircle(60, 145, 25, ST77XX_RED);
tft.fillTriangle(120, 185, 160, 115, 200, 185, ST77XX_GREEN);
Serial.println(F("Display ready."));
}
void loop() {
// Static demo
}Wymagane biblioteki: Adafruit ST7735 and ST7789 Library 1.11.0
Wiring diagram and example code generated by Codey.online — https://www.codey.online

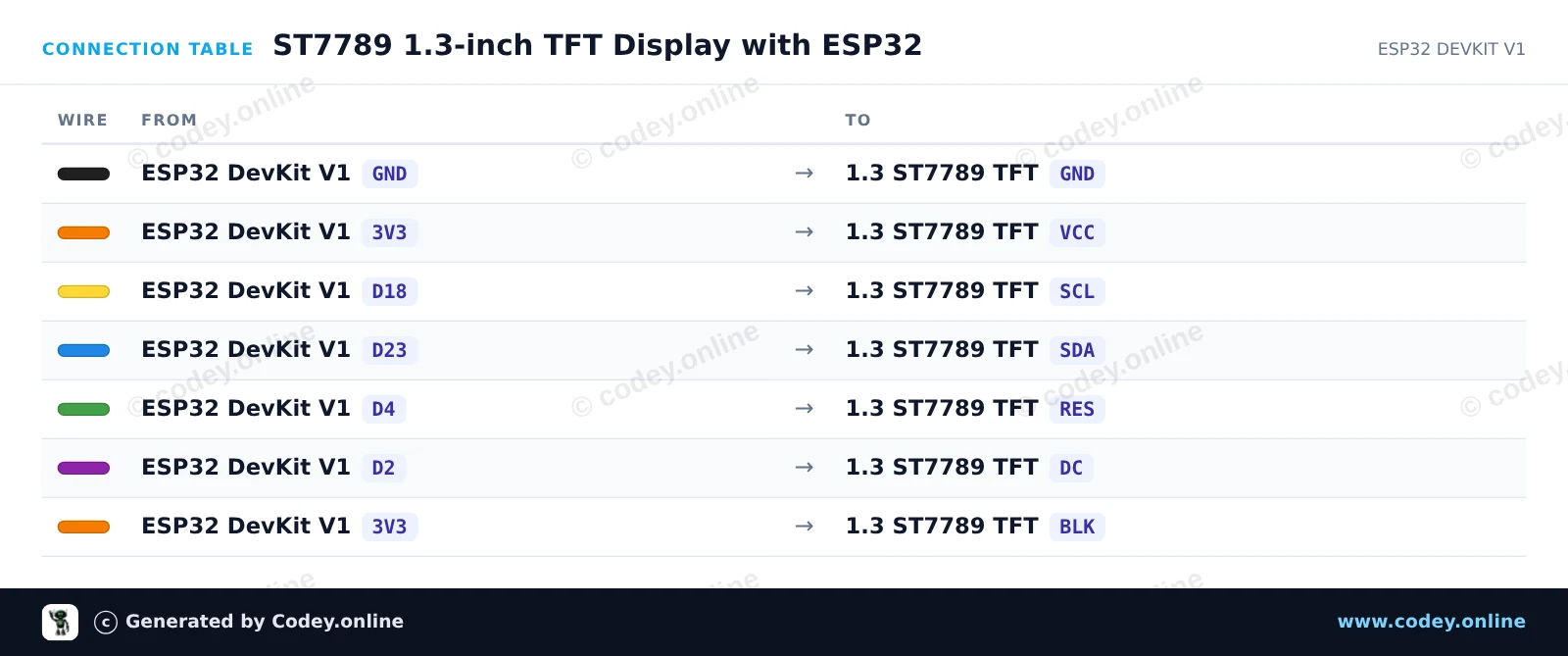

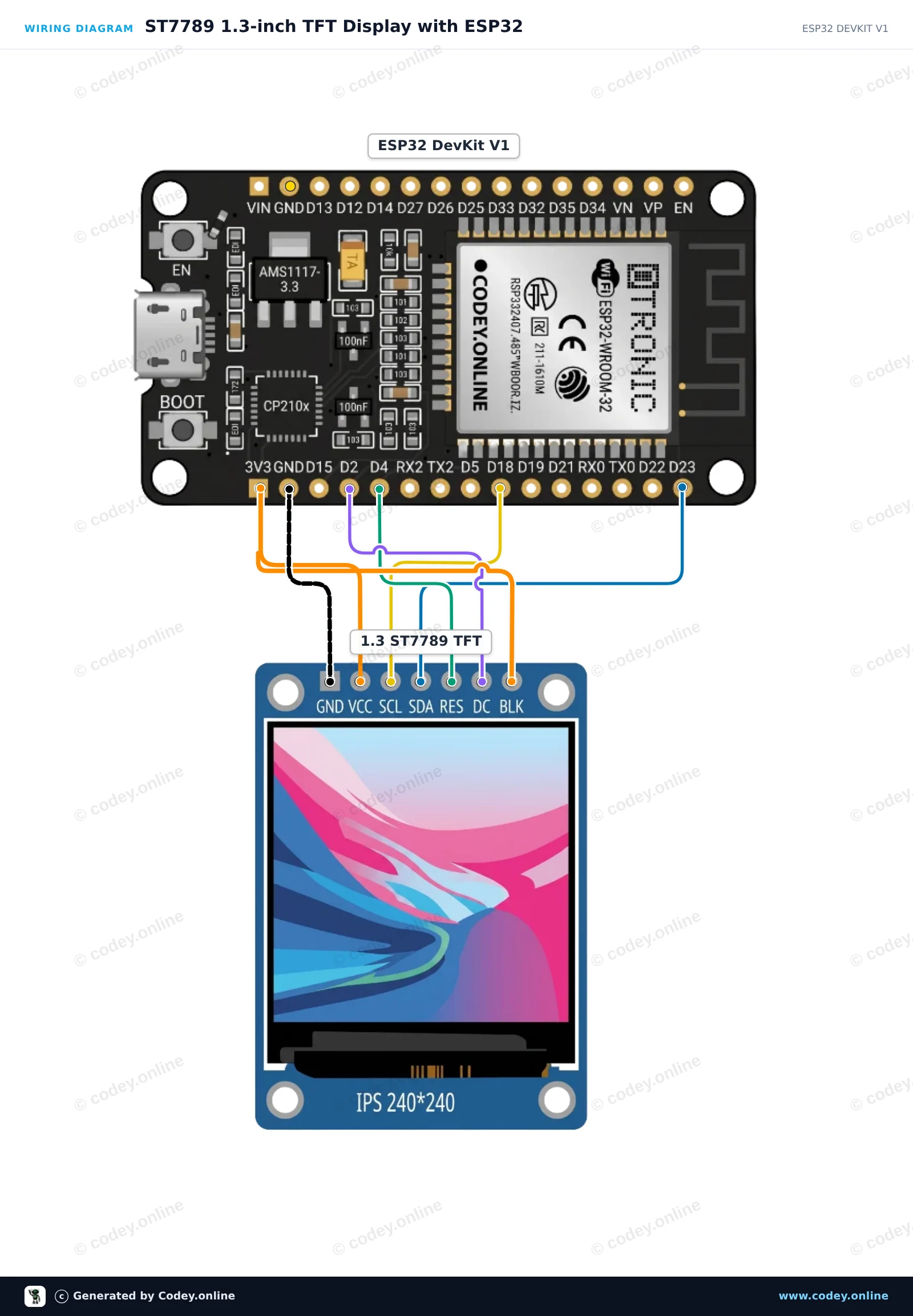

Ten projekt inicjalizuje wyświetlacz TFT SPI 240x240 o przekątnej 1.3-inch za pomocą sterownika ST7789. Rysuje kształty, wyświetla tekst i co sekundę aktualizuje licznik na ekranie na żywo.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ST7789 1.3-inch TFT Display with ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : LCD Display TFT 1.3inch ST7789
* Libraries : Adafruit GFX Library 1.12.6, Adafruit ST7735 and ST7789 Library 1.11.0
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>
#define TFT_DC 2
#define TFT_RST 4
#define TFT_CS -1
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);
int counter = 0;
void setup() {
Serial.begin(115200);
// Initialize 240x240 ST7789 display
tft.init(240, 240);
tft.setRotation(2);
tft.fillScreen(ST77XX_BLACK);
// Draw frame and header
tft.drawRect(10, 10, 220, 220, ST77XX_BLUE);
tft.setTextColor(ST77XX_WHITE);
tft.setTextSize(2);
tft.setCursor(35, 30);
tft.println("ESP32 ST7789");
tft.fillCircle(120, 160, 35, ST77XX_RED);
}
void loop() {
// Update counter area
tft.fillRect(40, 80, 160, 30, ST77XX_BLACK);
tft.setTextColor(ST77XX_GREEN);
tft.setTextSize(2);
tft.setCursor(45, 85);
tft.printf("Count: %d", counter++);
delay(1000);
}Wymagane biblioteki: Adafruit GFX Library 1.12.6, Adafruit ST7735 and ST7789 Library 1.11.0
Wiring diagram and example code generated by Codey.online — https://www.codey.online
