Ten moduł przekaźnika z opóźnieniem czasowym działa na 12V i może być regulowany za pomocą potencjometru śrubowego.
Napięcie robocze: DC 12V
Pobór prądu (po włączeniu): ~46mA
Maksymalne napięcie przez przekaźnik: 30VDC lub 250VAC
Maksymalny prąd przez przekaźnik: 10A
Regulowane opóźnienie między 0.1 a 25 sekund
Instrukcje i schemat podłączenia znajdą Państwo w OTRONIC Szybkim przewodniku do 12V regulowanego modułu przekaźnika z opóźnieniem czasowym.
Instrukcje:
Ten regulowany moduł przekaźnika z opóźnieniem czasowym OTRONIC® ma regulowane opóźnienie przy wyłączaniu (opadaniu).

Testowanie przekaźnika
Można przetestować ustawiony czas przekaźnika bez zewnętrznego sterowania.
Podłącz zasilanie 12V do VCC i GND (zasilanie). Bez sygnału przekaźnik jednorazowo wykona
opóźnienie czasowe. Będzie to słychać jako kliknięcie przekaźnika.
Użyj potencjometru śrubowego, aby dostosować czas. W lewo dla dłuższego czasu i w prawo
dla krótszego czasu.
UWAGA: Do regulacji czasu potrzebnych jest kilka obrotów śruby.
Wymiary
Długość: 6,68cm
Szerokość: 1,6cm
Wysokość: 1,68cm
Tak podłączysz 12V regulowany moduł przekaźnika z opóźnieniem czasowym do Arduino UNO lub ESP32, z przykładowym szkicem, który możesz od razu wgrać.

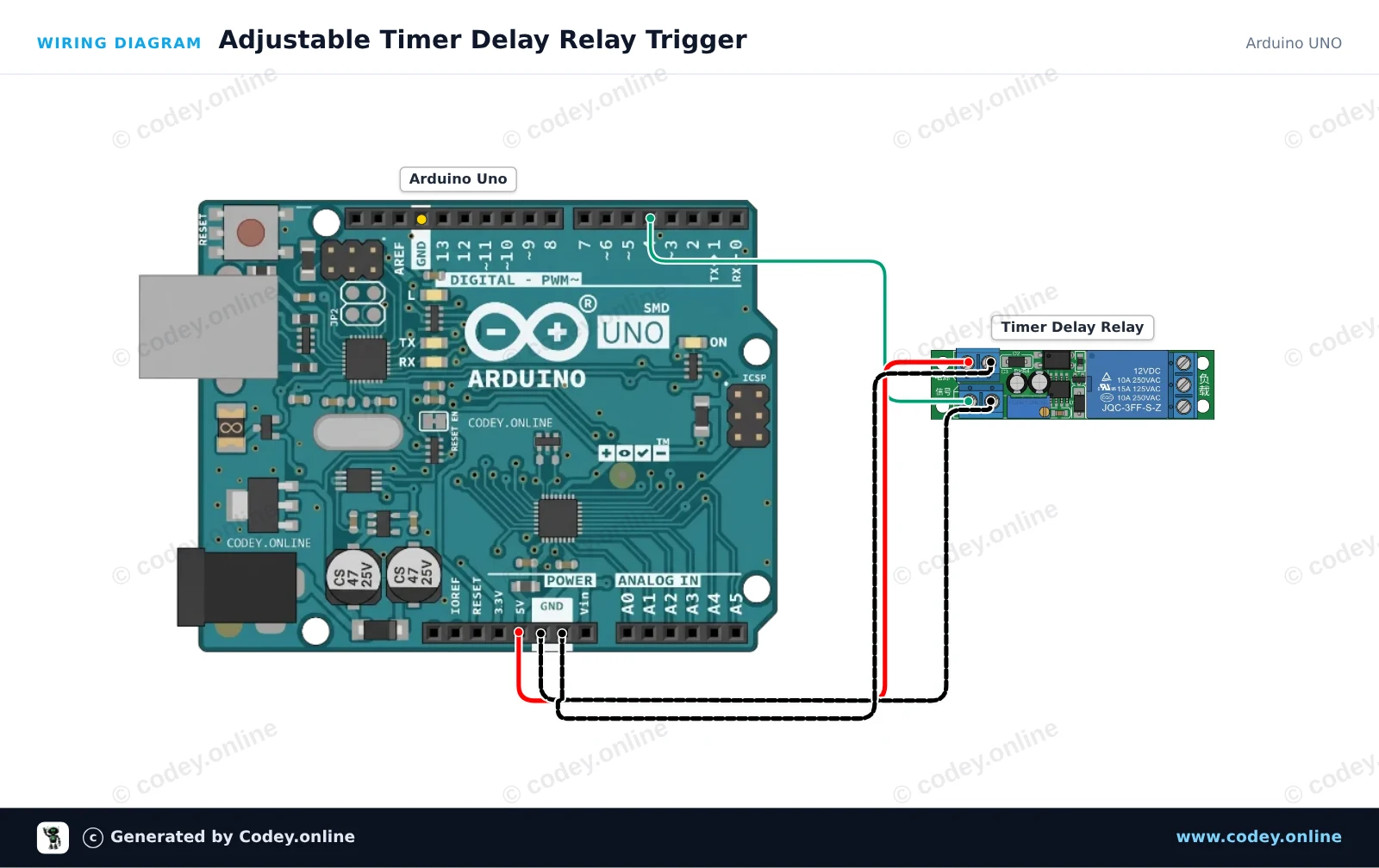

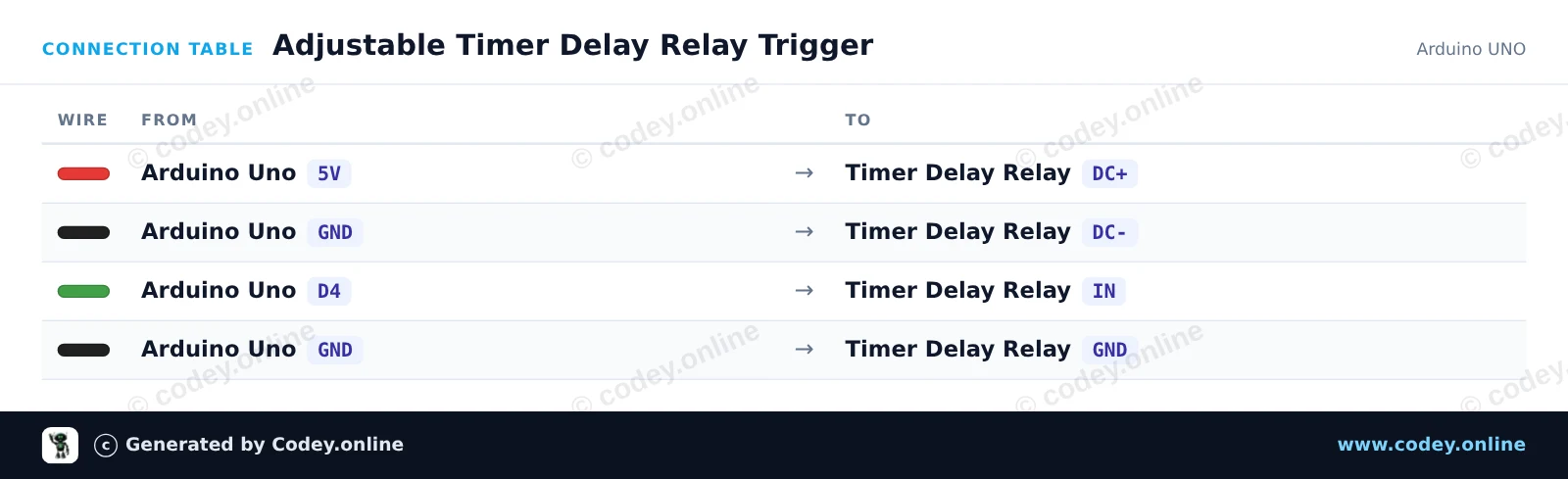

Ten projekt pokazuje, jak wyzwolić moduł przekaźnika z regulowanym opóźnieniem czasowym za pomocą Arduino Uno. Arduino wysyła krótki impuls z pinu cyfrowego 4 do pinu wyzwalania IN, uruchamiając wbudowany cykl opóźnienia czasowego. Dostosuj potencjometr na module przekaźnika, aby zmienić czas aktywacji przekaźnika.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Adjustable Timer Delay Relay Trigger
* Board : Arduino UNO (arduino:avr:uno)
* Parts : DC 12V adjustable timer delay, time delay relay turn off switch module time relay time switch 0~25sec for smart home, automatic control
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Timer Delay Relay Module Demo
// Sends a trigger pulse to start the module's countdown delay.
const int triggerPin = 4;
void setup() {
pinMode(triggerPin, OUTPUT);
digitalWrite(triggerPin, LOW);
Serial.begin(115200);
Serial.println(F("Timer Delay Relay Demo Initialized."));
}
void loop() {
Serial.println(F("Triggering relay delay cycle..."));
// Send a 200 ms HIGH pulse to trigger the module
digitalWrite(triggerPin, HIGH);
delay(200);
digitalWrite(triggerPin, LOW);
Serial.println(F("Trigger sent. Waiting for delay cycle to complete..."));
// Wait 10 seconds before triggering the next cycle
delay(10000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

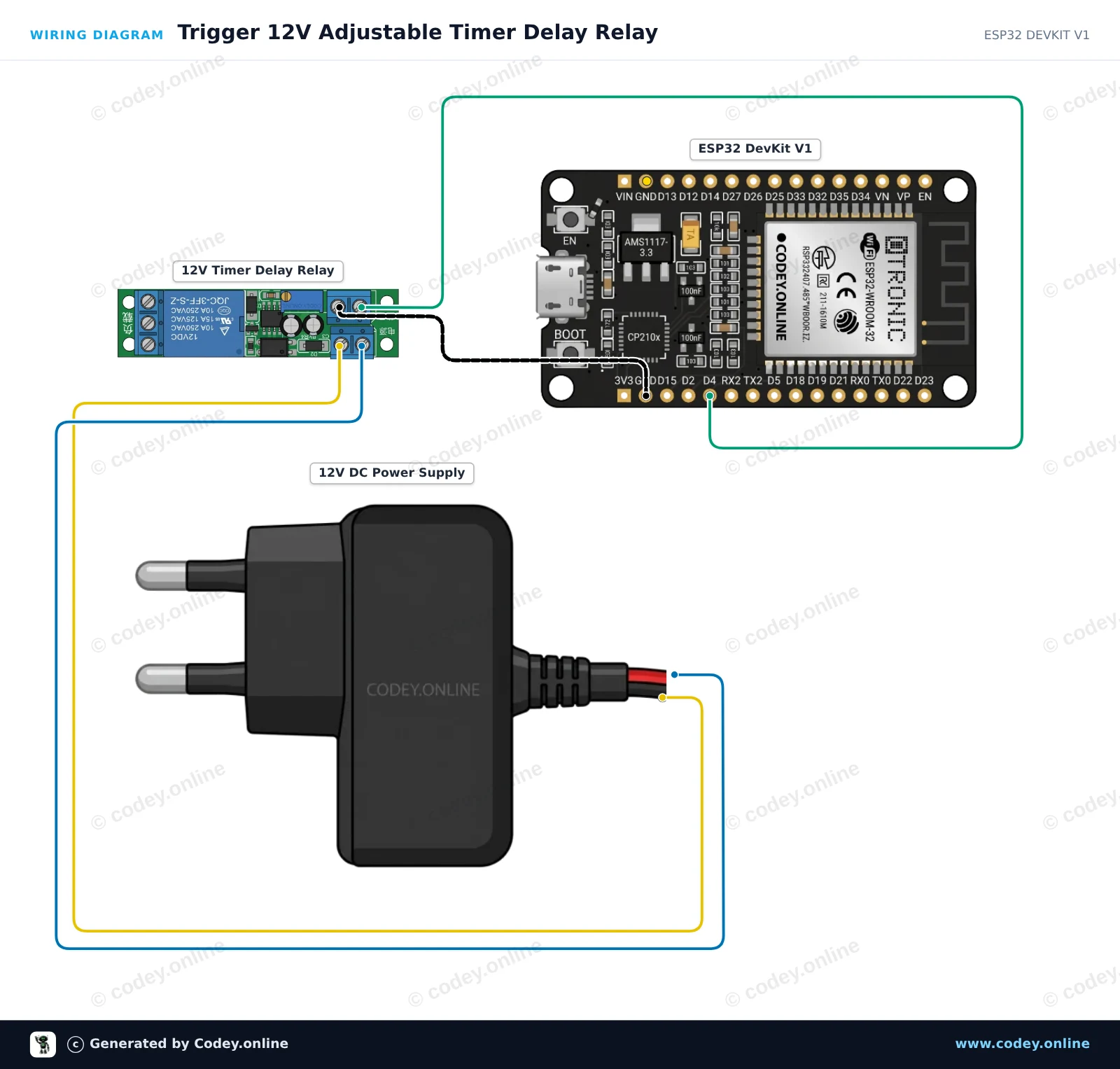

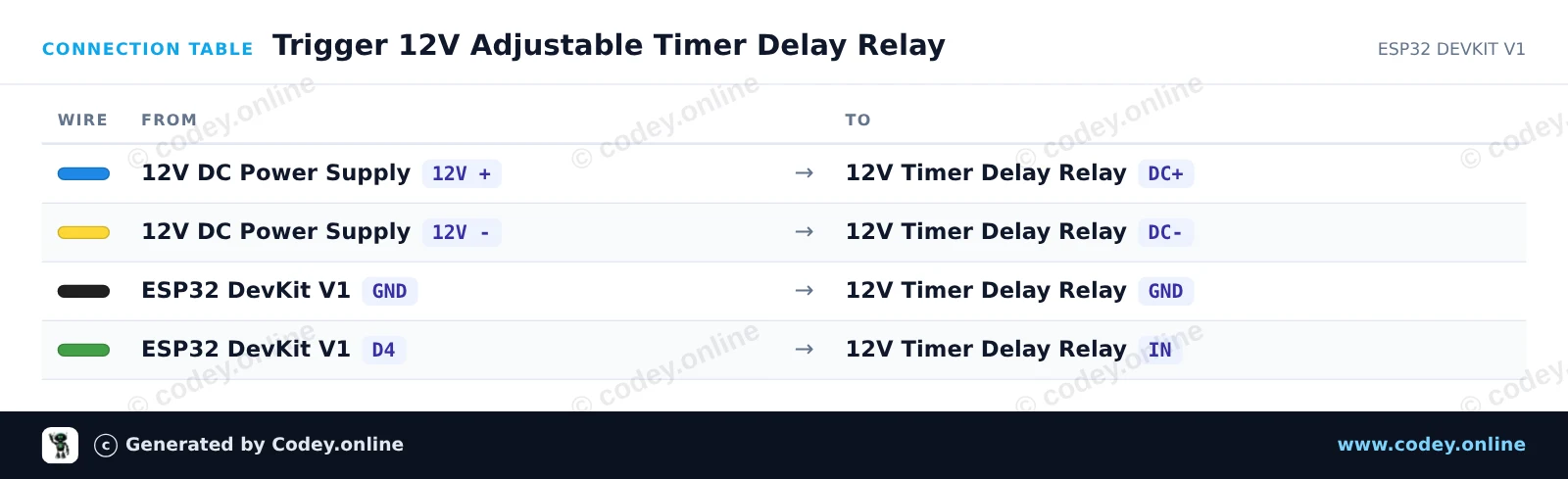

Ten projekt pokazuje, jak wyzwolić regulowany moduł przekaźnika czasowego 12V za pomocą ESP32. ESP32 wysyła krótki impuls wyzwalający, aby rozpocząć odliczanie, a przekaźnik pozostaje załączony przez czas ustawiony potencjometrem onboard (0 do 25 seconds).
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Trigger 12V Adjustable Timer Delay Relay
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : DC 12V adjustable timer delay, time delay relay turn off switch module time relay time switch 0~25sec for smart home, automatic control
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Pin connected to the IN trigger pin of the timer relay module
const int TRIGGER_PIN = 4;
void setup() {
Serial.begin(115200);
pinMode(TRIGGER_PIN, OUTPUT);
digitalWrite(TRIGGER_PIN, LOW);
Serial.println("ESP32 12V Timer Delay Relay Module Initialized");
delay(1000);
}
void loop() {
Serial.println("Sending trigger pulse...");
// Send a 200 ms pulse to activate the timer
digitalWrite(TRIGGER_PIN, HIGH);
delay(200);
digitalWrite(TRIGGER_PIN, LOW);
Serial.println("Triggered! The relay will remain active for the duration set by the potentiometer.");
// Wait 15 seconds before triggering the next cycle
delay(15000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
