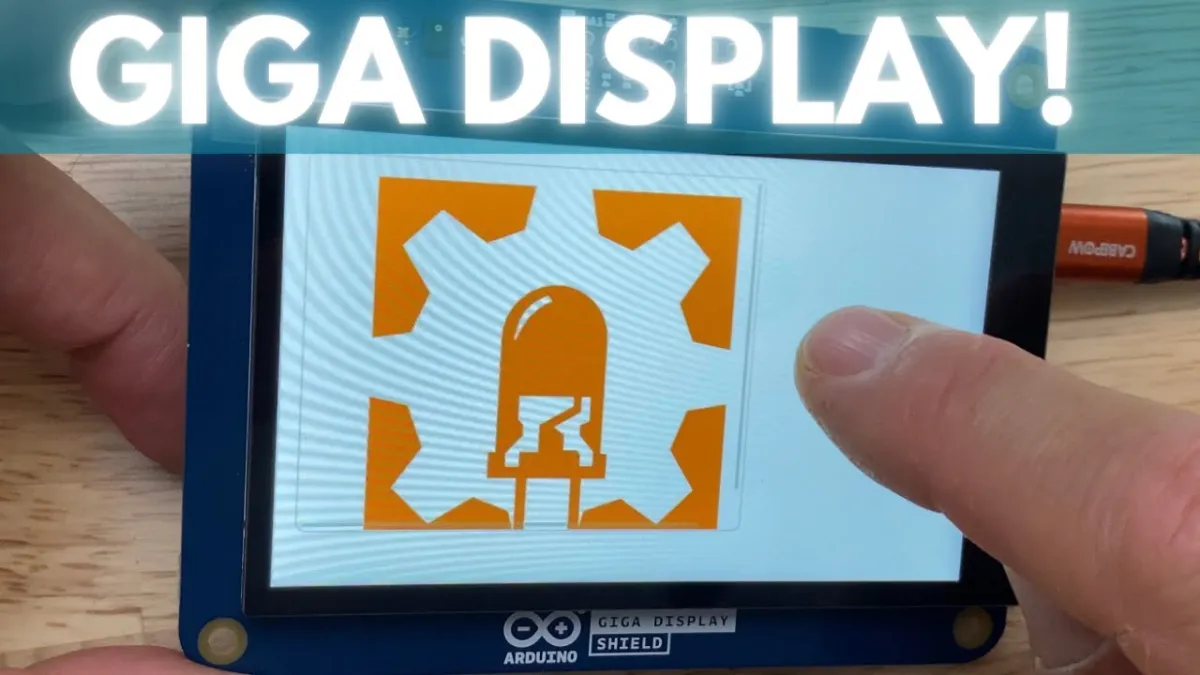

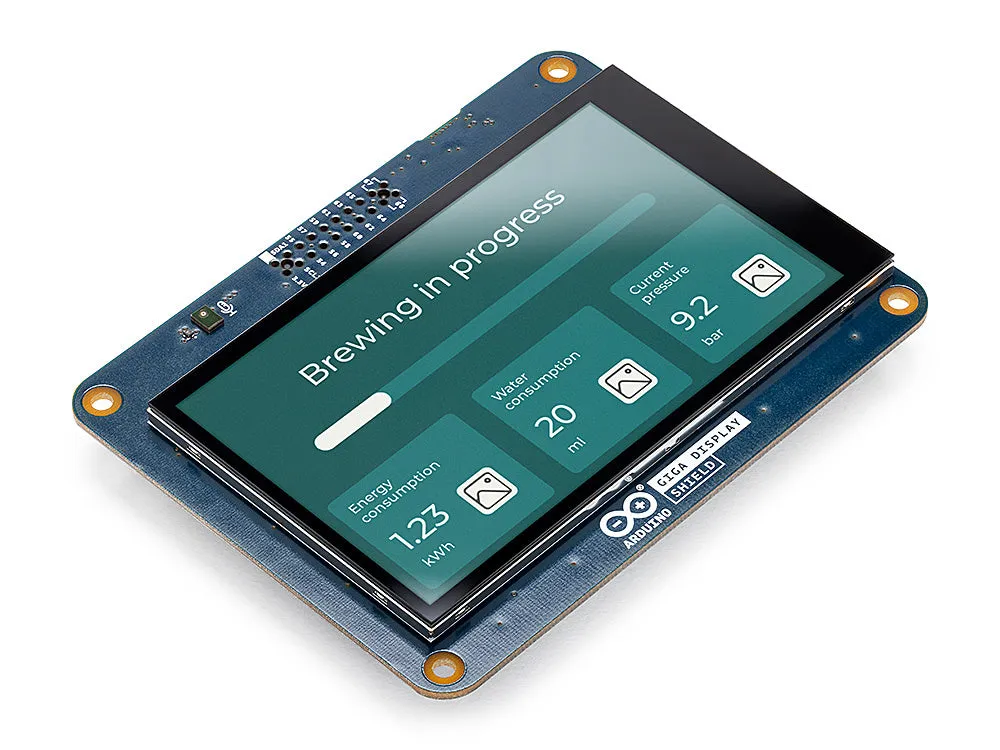

Arduino® GIGA Display Shield

Poznaj GIGA Display Shield: rozwiązanie z ekranem dotykowym, które zostało specjalnie zaprojektowane, aby bez wysiłku integrować interfejsy graficzne z Twoimi projektami. Dzięki nowemu złączu pinheader, umieszczonemu centralnie na GIGA R1 WiFi, ten shield zapewnia bezproblemową integrację i ulepszoną funkcjonalność.

GIGA Display Shield umożliwia korzystanie z różnych funkcji, w tym cyfrowego mikrofonu, 6-osiowego IMU i złącza Arducam. Te dodatkowe możliwości pozwalają w pełni wykorzystać pozostałe 54 dostępne piny, co jest wyjątkowo przydatne przy tworzeniu urządzeń przenośnych lub pulpitów do zarządzania Twoim projektem.

Doświadcz wygody budowania intuicyjnych interfejsów dzięki przyjaznej dla użytkownika konstrukcji i rozbudowanym możliwościom GIGA Display Shield. Zwiększ funkcjonalność i komfort użytkowania swojego projektu dzięki temu zaawansowanemu rozwiązaniu.

Specyfikacja techniczna:

• Nazwa płytki: Arduino® GIGA Display Shield
• SKU: ASX00039
• Złącza:
  • Kamera: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (kompatybilne z Arducam)
• Wyświetlacz:
  • Kodek wideo: F32Q-1A7H1-11020
  • Ekran dotykowy: F32Q-1A7H1-11008
  • Typ: KD040WVFID026-01-C025A
  • Rozmiar: 3,97 inch
  • Rozdzielczość: 480x800 RGB
  • Kolory: 16,7 miliona
  • Tryb dotyku: Dotyk pięciopunktowy i gesty
• Interfejs: I2C
• Czujniki:
  • IMU: BMI270
• Mikrofon: MP34DT06JTR

Często zadawane pytania

Czy wyświetlacz obsługuje multitouch? Tak, wyświetlacz obsługuje do pięciu jednoczesnych dotknięć.

Jak podłączyć GIGA Display Shield do GIGA R1 WiFi? GIGA Display Shield podłącza się przez środkowe złącza (J5 i J6) do GIGA R1 WiFi. Zamocuj shield od spodu, aby górna część GIGA R1 WiFi pozostała wolna na dodatkowe shieldy.

Czy zachowuję dostęp do wszystkich pinów, gdy wyświetlacz jest podłączony? Tak, nawet z podłączonym wyświetlaczem zachowujesz dostęp do wszystkich 54 pinów na górze płytki.

Czy shield wymaga zewnętrznego zasilania? Nie, GIGA Display Shield nie wymaga zewnętrznego zasilania; jest zasilany bezpośrednio przez złącze.

Jakie kamery są kompatybilne z shieldem? GIGA Display Shield jest w pełni kompatybilny z 20-pinowymi kamerami DVP Arducam, takimi jak OV7675. Aby uzyskać więcej informacji, odwiedź katalog kompatybilnych kamer Arducam.

W jakim kierunku jest zorientowane złącze kamery? Rozkład pinów złącza kamery jest skonfigurowany tak, aby kompatybilne modele Arducam były skierowane w tę samą stronę co ekran, co odpowiada trybowi selfie i zapewnia płynne oraz przyjazne dla użytkownika doświadczenie.
