SKU: OT2085-B118 Numer artykułu: NA171 EAN: 8126478667001
Klawiatura z plastikowymi przyciskami. Idealna na przykład do wprowadzania kodu dostępu.
Klawiatura ma przełączniki membranowe, a wszystkie przyciski są oznaczone numerami 0-9 oraz znakami * i #. Po prawej stronie znajdują się jeszcze 4 przyciski A, B, C i D
Moduł doskonale nadaje się do zabudowy. Na module znajdują się również cztery otwory 2mm do montażu.
Wymiary
Długość: 6,9cm
Szerokość: 6,5cm
Wysokość: 1cm

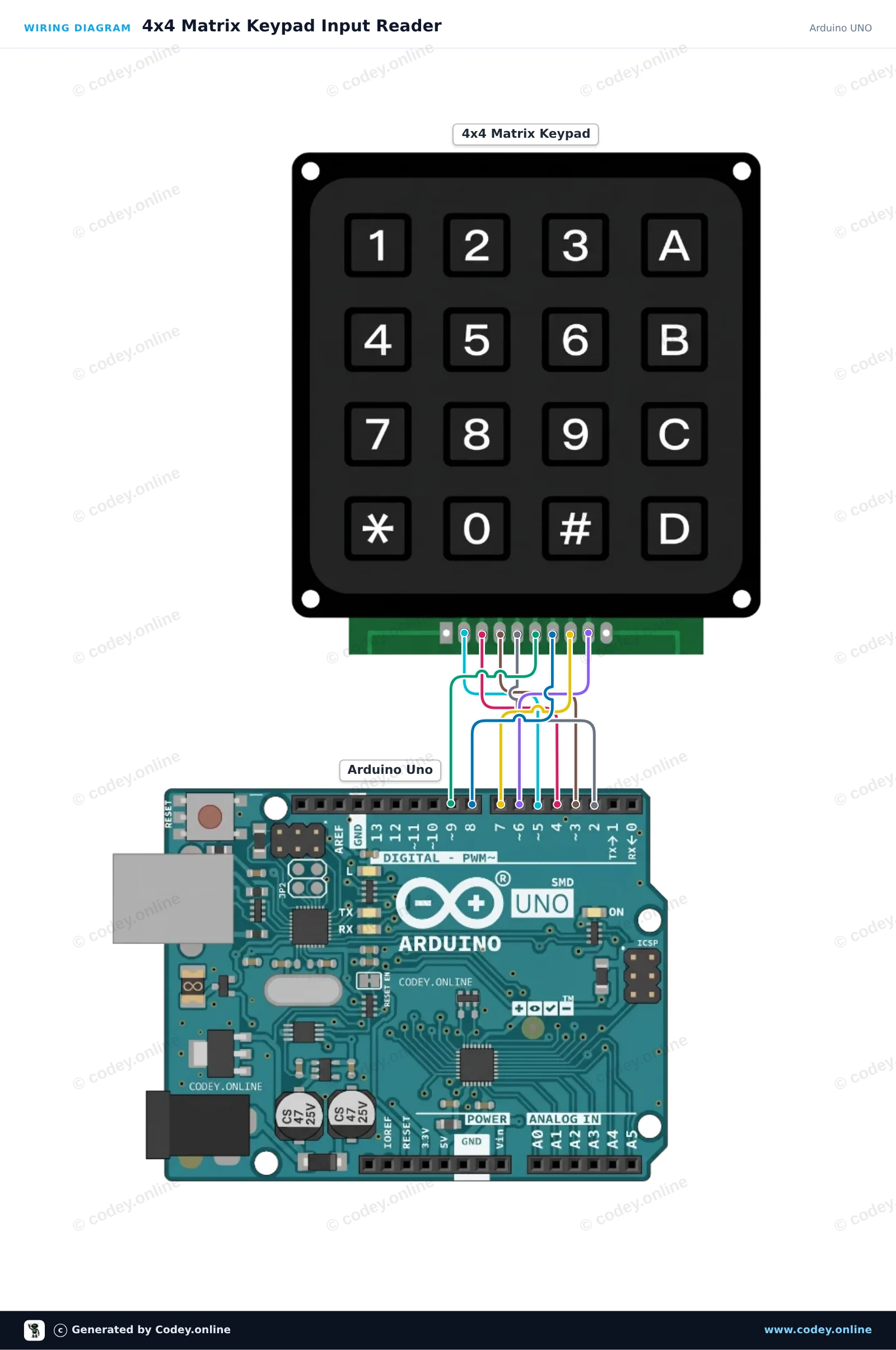

Tak podłączysz Czarna klawiatura matrycowa 4x4 do Arduino UNO lub ESP32, z przykładowym szkicem, który możesz od razu wgrać.

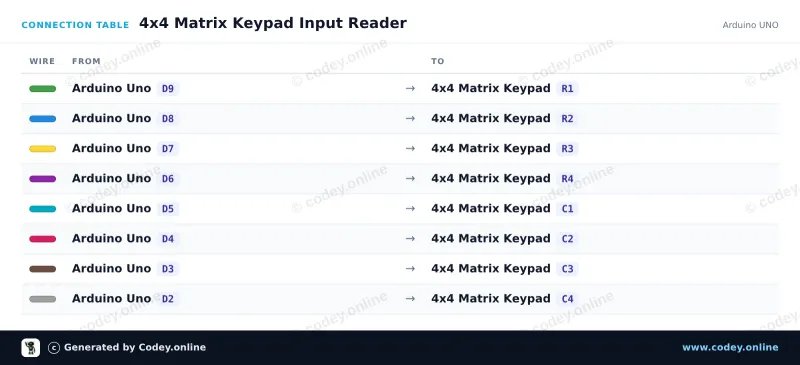

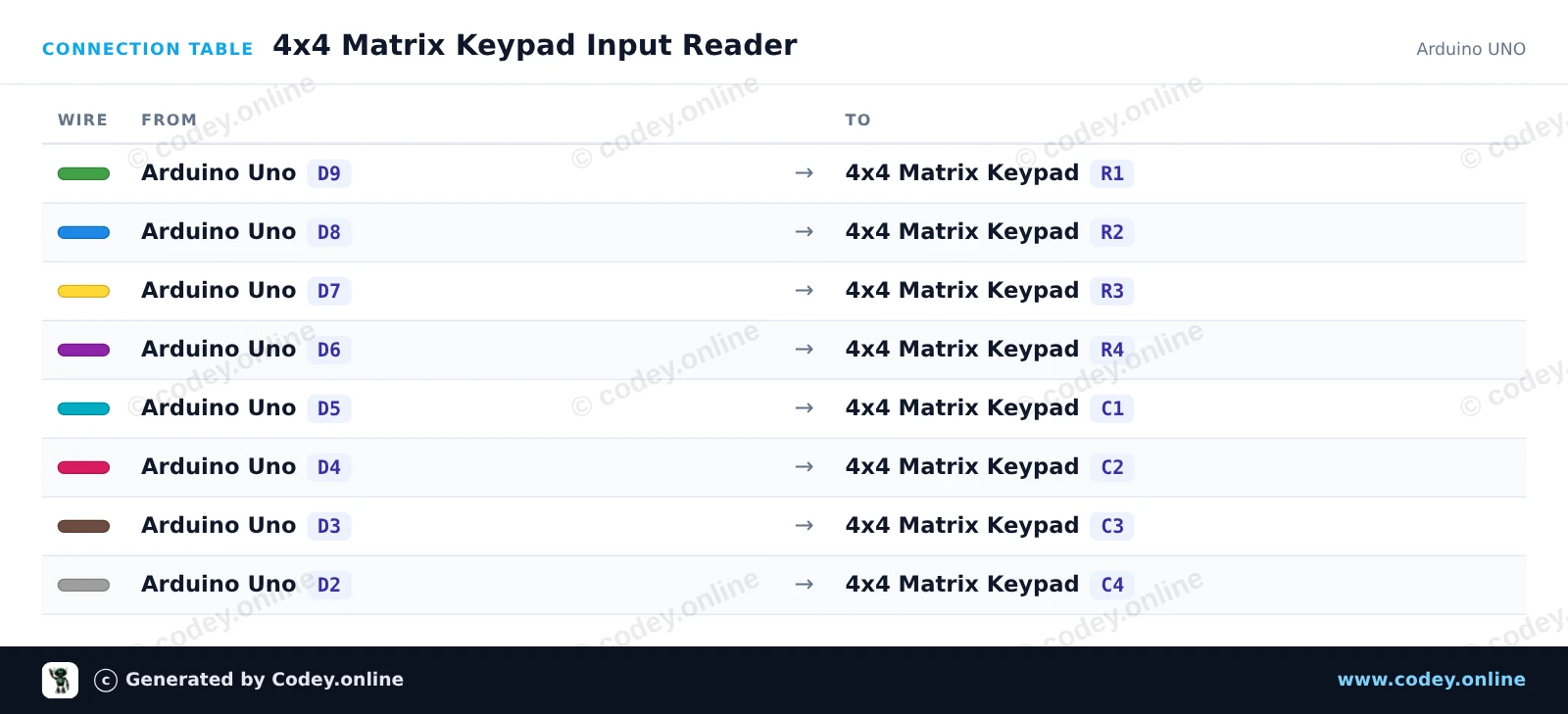

Ten projekt pokazuje, jak odczytywać wejścia z klawiatury matrycowej 4x4 za pomocą Arduino Uno. Gdy zostanie naciśnięty dowolny przycisk na klawiaturze, odpowiadający mu znak jest bezpośrednio wypisywany w Serial Monitorze z prędkością 115200 baud.
English
Nederlands
Frans
Deutsch
Italiano
Español
Suomi
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : 4x4 Matrix Keypad Input Reader
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Keypad 4x4
* Libraries : Keypad 3.1.1
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Keypad.h>
const byte ROWS = 4;
const byte COLS = 4;
char keys[ROWS][COLS] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};
byte rowPins[ROWS] = {9, 8, 7, 6};
byte colPins[COLS] = {5, 4, 3, 2};
Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);
void setup() {
Serial.begin(115200);
Serial.println(F("4x4 Keypad Demo"));
Serial.println(F("Press any key on the keypad..."));
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.print(F("Key Pressed: "));
Serial.println(key);
}
}Wymagane biblioteki: Keypad 3.1.1
Wiring diagram and example code generated by Codey.online — https://www.codey.online

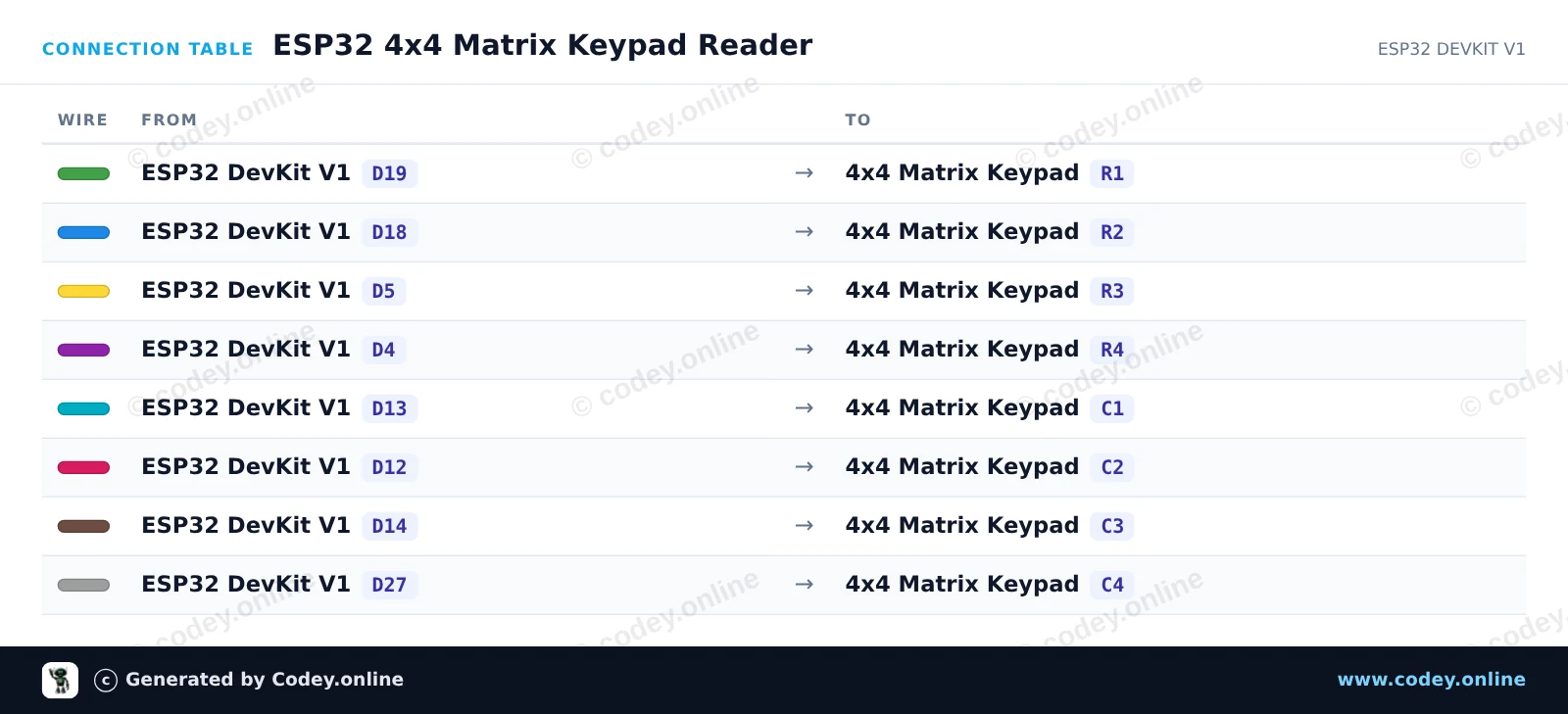

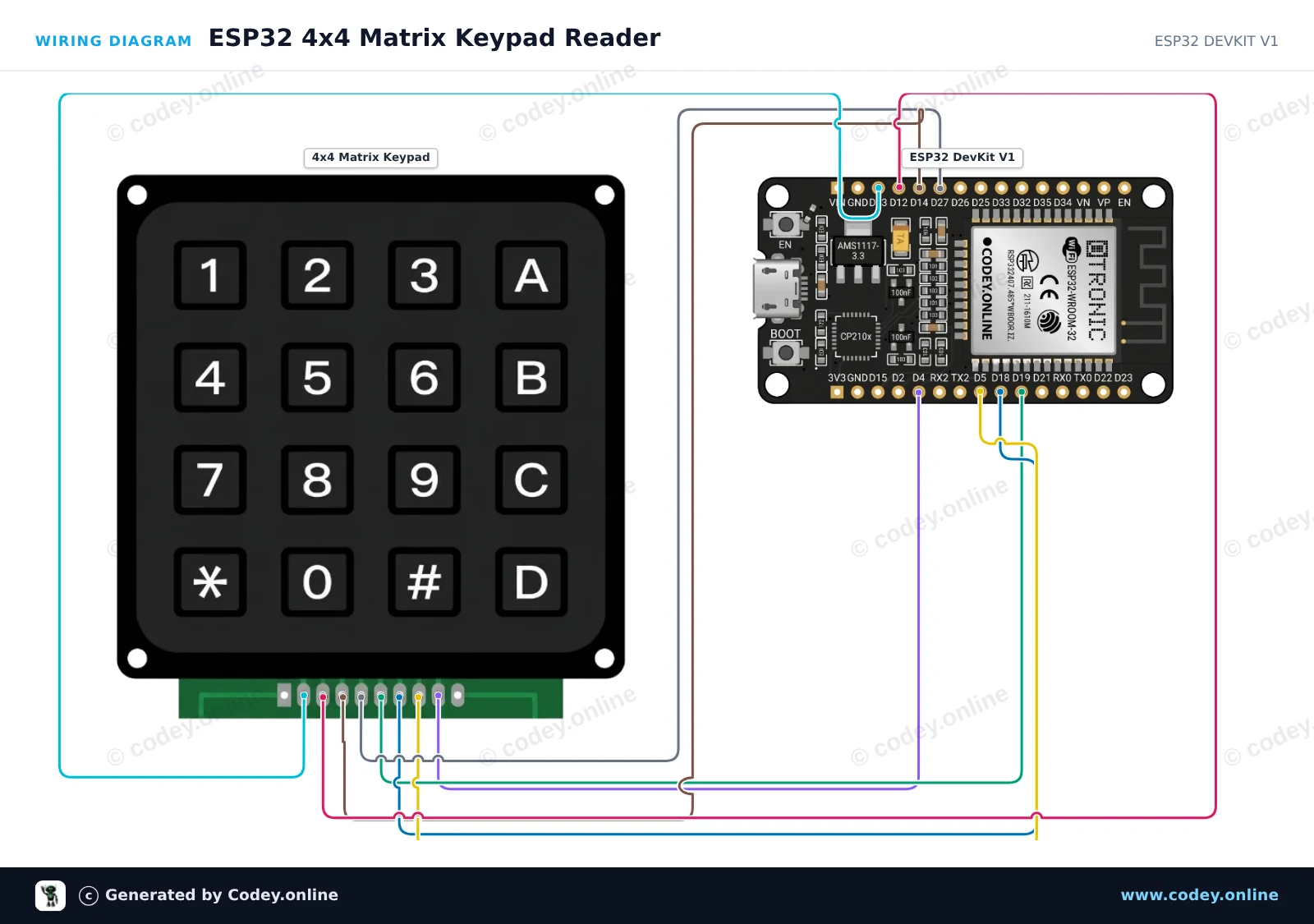

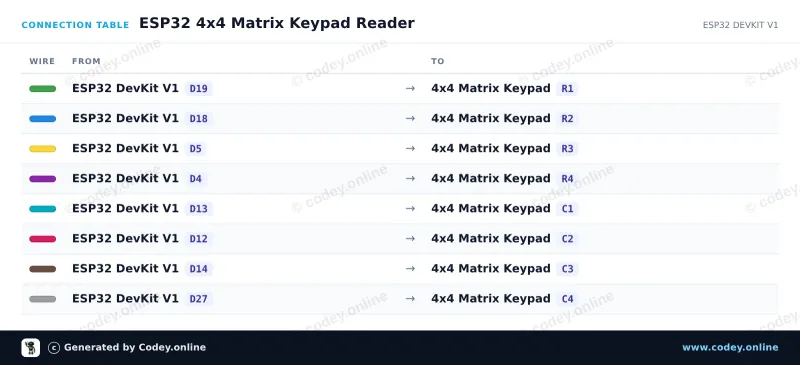

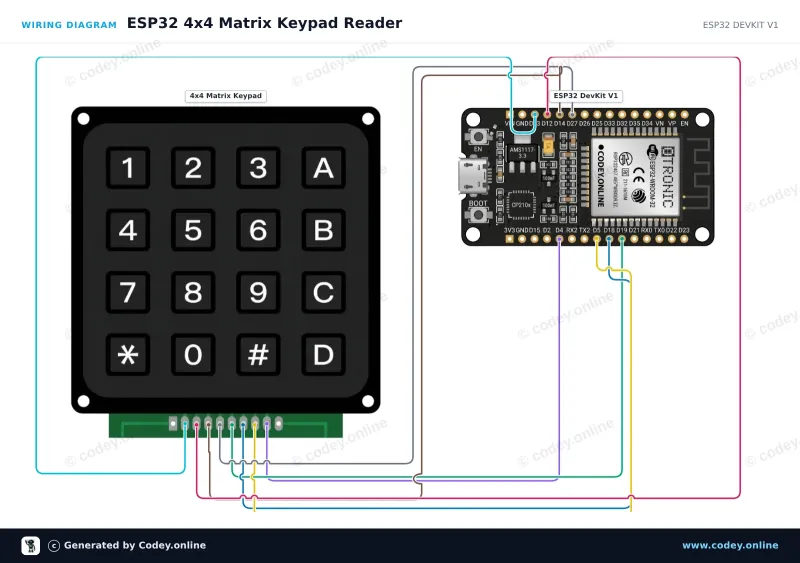

Ten układ łączy klawiaturę matrycową 4x4 bezpośrednio z GPIO ESP32. Keypad library skanuje wiersze i kolumny matrycy, korzystając z wewnętrznych rezystorów pull-up. Po naciśnięciu dowolnego klawisza jego znak jest w czasie rzeczywistym wyświetlany w Serial Monitor.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 4x4 Matrix Keypad Reader
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Keypad 4x4
* Libraries : Keypad 3.1.1
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Keypad.h>
const byte ROWS = 4;
const byte COLS = 4;
char keys[ROWS][COLS] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};
byte rowPins[ROWS] = {19, 18, 5, 4};
byte colPins[COLS] = {13, 12, 14, 27};
Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);
void setup() {
Serial.begin(115200);
Serial.println("4x4 Keypad Test Ready. Press any key...");
}
void loop() {
char customKey = keypad.getKey();
if (customKey) {
Serial.print("Key pressed: ");
Serial.println(customKey);
}
}Wymagane biblioteki: Keypad 3.1.1
Wiring diagram and example code generated by Codey.online — https://www.codey.online
