Zestaw do lutowania choinki (OT2647 SH-serie) – instrukcja obsługi

Zobacz produkt Pobierz PDF

Ta instrukcja obsługi pokazuje, jak złożyć zestaw do lutowania choinki z serii OT2647 SH, małą choinkę z migającymi czerwonymi, zielonymi i żółtymi diodami LED. Potrzebne narzędzia: lutownica, cyna lutownicza i szczypce boczne.

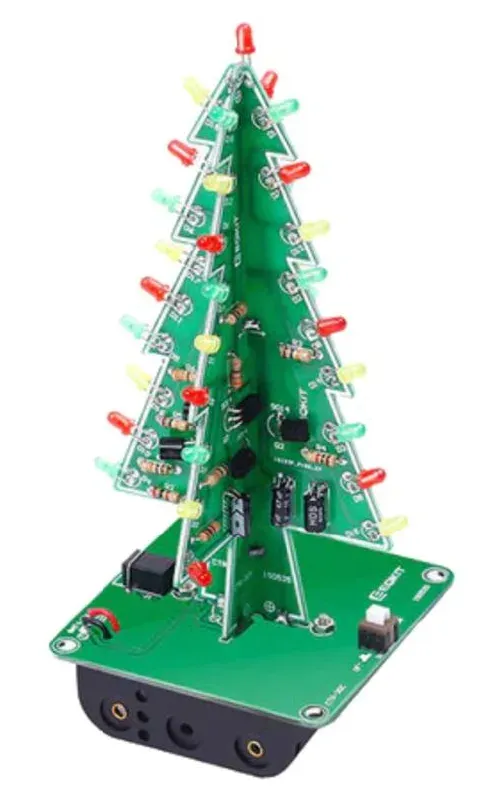

Zdjęcie w pełni polutowanej płytki choinki z czerwonymi, żółtymi i zielonymi diodami LED — Zmontowany zestaw do lutowania choinki

Lista części

Element	Miejsce	Kod płytki drukowanej	Ilość
Rezystor 100 Ω	R2/R4/R6/R7	SH-A	4
Rezystor 4.7K Ω	R1/R3/R5	SH-A	3
Kondensator 47 µF	C1/C2/C3	SH-A	3
Dioda LED 3mm czerwona	D1 t/m D6 + D19	SH-A	7
Dioda LED 3mm żółta	D7 t/m D12	SH-A	6
Dioda LED 3mm zielona	D13 t/m D18	SH-A	6
Tranzystor 9014	Q1 t/m Q3	SH-A	3
Rezystor 100 Ω	R2/R4/R6	SH-B	1
Rezystor 4.7K Ω	R1/R3/R5	SH-B	1
Kondensator 47 µF	C1/C2/C3	SH-B	3
Dioda LED 3mm czerwona	D7 t/m D12	SH-B	6
Dioda LED 3mm żółta	D13 t/m D18	SH-B	6
Dioda LED 3mm zielona	D1 t/m D6	SH-B	6
Tranzystor 9014	Q1 t/m Q3	SH-B	3
Przełącznik 5.8mm	S1	SH-C	1
Gniazdo DC 3.5mm	J1	SH-C	1
Koszyk na baterie 3xAA	BAT4.5V	SH-C	1

Zawartość opakowania

1x Płytka drukowana SH-A
1x Płytka drukowana SH-B
1x Płytka drukowana SH-C
7x Rezystor 100 Ω
6x Rezystor 4.7K Ω
6x Tranzystor NPN S9014
6x Kondensator 47µF 16V
13x Dioda LED 3mm czerwona
12x Dioda LED 3mm zielona
12x Dioda LED 3mm żółta
1x Kabel USB do DC 3.5mm
1x Gniazdo DC J1 3.5mm
1x Przełącznik S1 5.8mm
1x Koszyk na 3 baterie AA
1x Otronic instrukcja obsługi w języku niderlandzkim

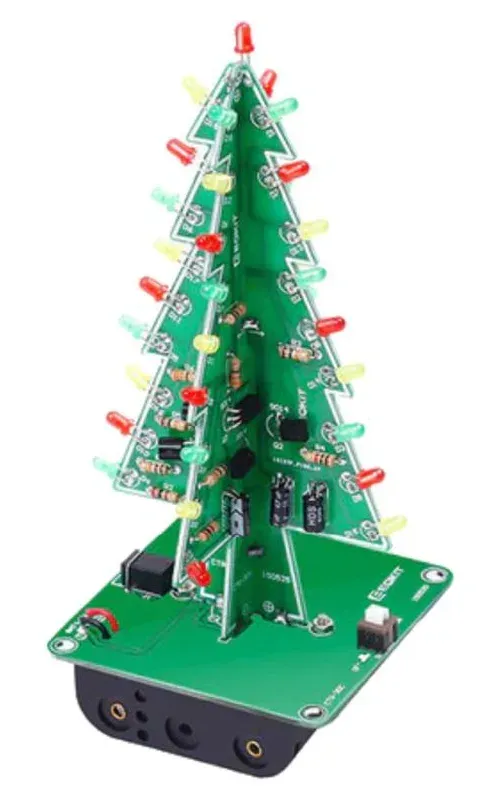

Zdjęcie zmontowanej płytki choinki — Zestaw do lutowania choinki, gotowy do montażu

Rezystory

Schematyczny rysunek rezystora 100 Ohm — Rezystor 100 Ohm

Schematyczny rysunek rezystora 4,7K Ohm — Rezystor 4,7K Ohm

Płytki drukowane mają unikalny kod. W zestawieniu na odwrocie tej instrukcji podano, które elementy należy przylutować do każdej płytki. Na przykład: R6 na płytce CTR-30A to inny rezystor niż R6 na płytce CTR-30B. Diod LED w tej instrukcji przypisano w określony sposób, ale w razie potrzeby można je również zamontować w innej kolejności.

Instrukcja montażu

Zacznij od przylutowania rezystorów. Rezystory nie są spolaryzowane, co oznacza, że można je zamontować w obu kierunkach i nie mają + ani –.
Przylutuj tranzystory i upewnij się, że płaska i zaokrąglona strona odpowiadają ilustracji na płytce drukowanej.
Przylutuj kondensatory i zwróć szczególną uwagę na + i -. Na kondensatorze znajduje się biała krawędź z zaznaczonym minusem. Można to również rozpoznać po długości wyprowadzeń. Długie wyprowadzenie to +, a krótkie to -. Na PCB ukośne białe kreski wskazują stronę -.

Zbliżenie kondensatora z długim wyprowadzeniem (+) i krótkim (-) — Kondensator z zaznaczonymi wyprowadzeniami + i -

Przylutuj diody LED zgodnie z powyższym schematem. Na PCB jest otwór okrągły i kwadratowy. Okrągły to –, a kwadratowy to +. W diodzie LED długie wyprowadzenie to +, a krótkie to -. Stronę minusową można też rozpoznać po płaskiej krawędzi na samej diodzie LED.

Zbliżenie czerwonej diody LED z długim wyprowadzeniem (+) i krótkim (-) — Dioda LED z zaznaczonymi wyprowadzeniami + i -

Gdy wszystkie elementy zostaną przylutowane, płytki drukowane CTR-30A i CTR-30B można wsunąć w siebie. Następnie przylutuj punkty wzmocnienia, aby wszystko tworzyło sztywną całość.
Teraz umieść choinkę na dolnej płytce CTR-30C i zwróć szczególną uwagę na + i -. Następnie przylutuj choinkę na stałe. MERRY CHRISTMAS!
