Schemat podłączenia i przykład kodu

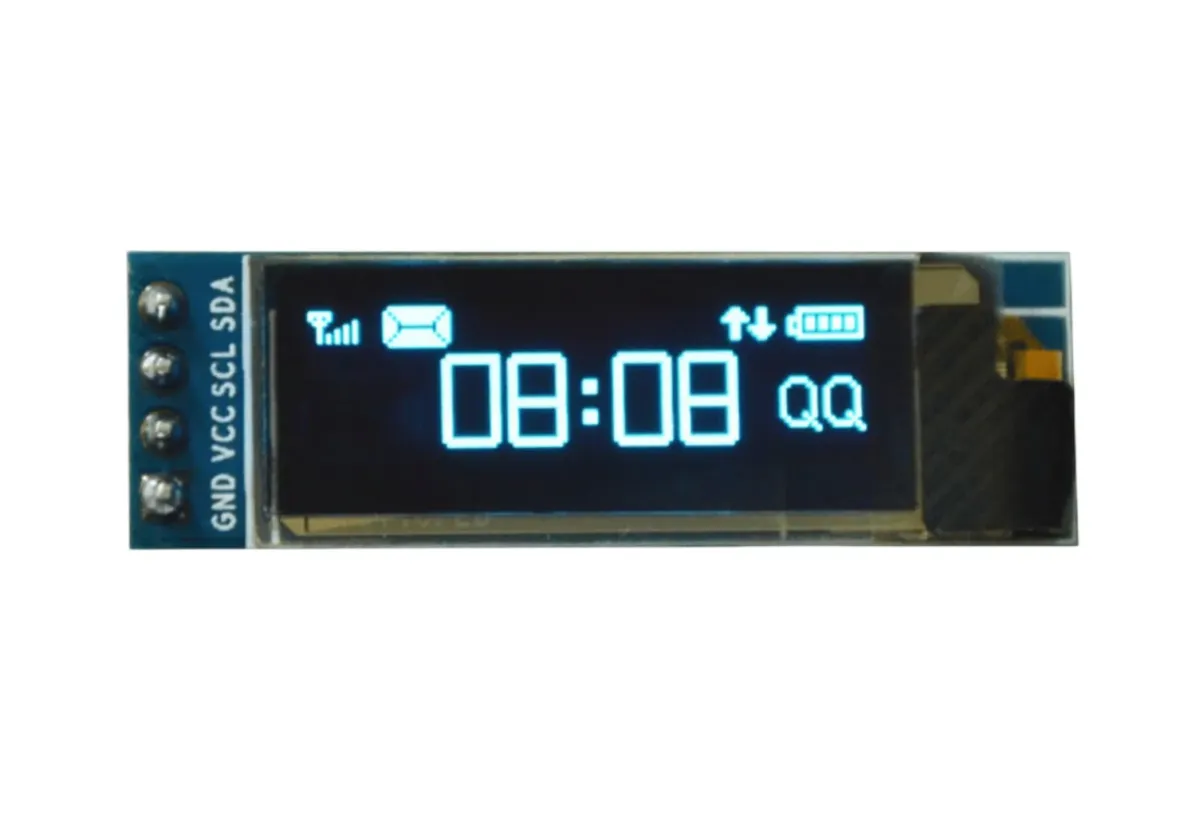

Tak podłączysz Mini OLED display biały 0.91 inch 128x32 I2C do Arduino UNO lub ESP32, z przykładowym szkicem, który możesz od razu wgrać.

Prezentacja wyświetlacza OLED I2C 0,91 cala

Ten projekt pokazuje, jak zainicjować i wyświetlać tekst oraz licznik na żywo na wyświetlaczu OLED I2C 128x32 o przekątnej 0,91 cala. Wyświetlacz łączy się bezpośrednio z pinami I2C Arduino Uno (A4 i A5) i jest stale odświeżany.

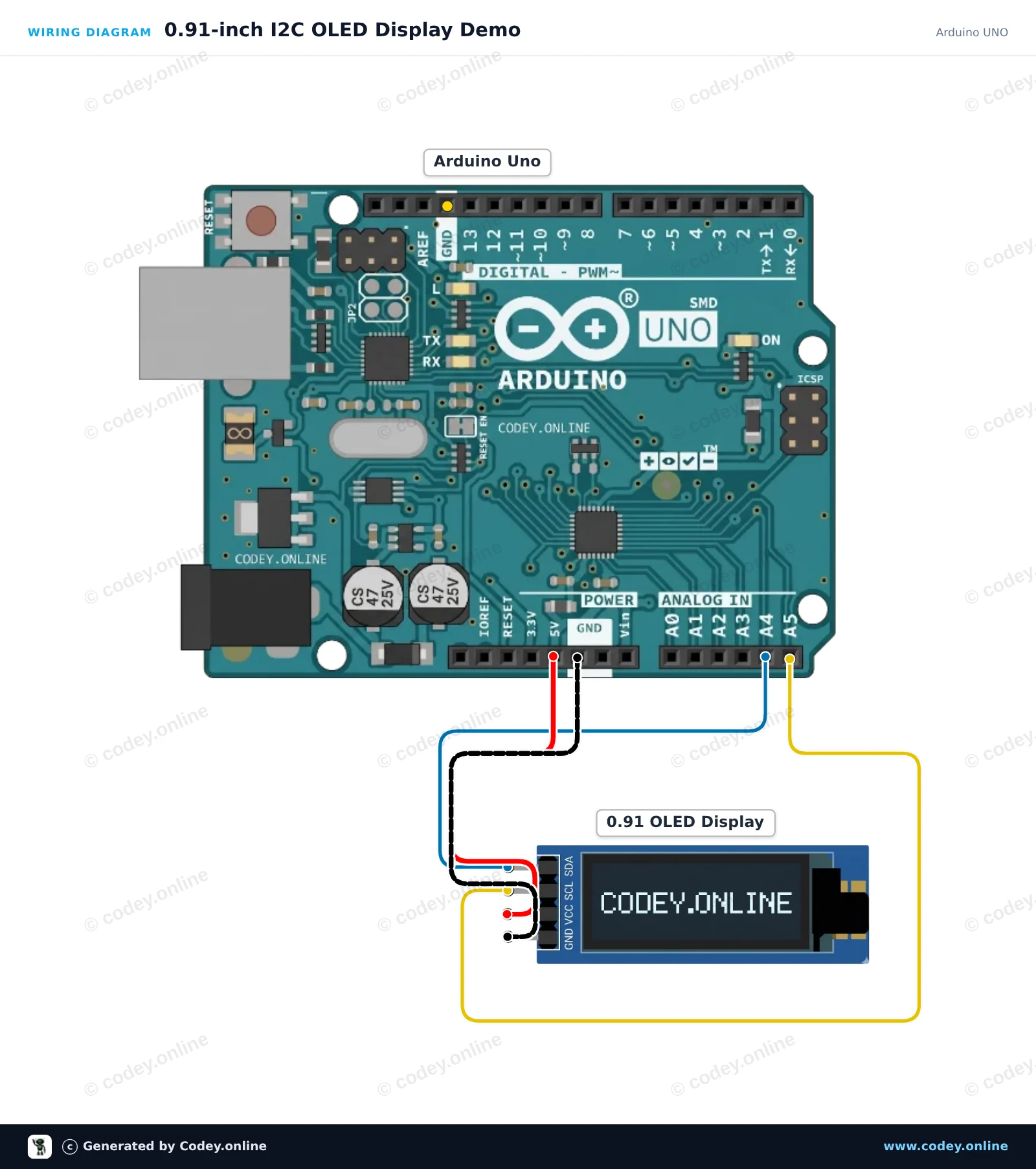

Schemat podłączenia: Mini OLED display biały 0.91 inch 128x32 I2C na Arduino UNO
Schemat podłączenia · Kliknij, aby powiększyć

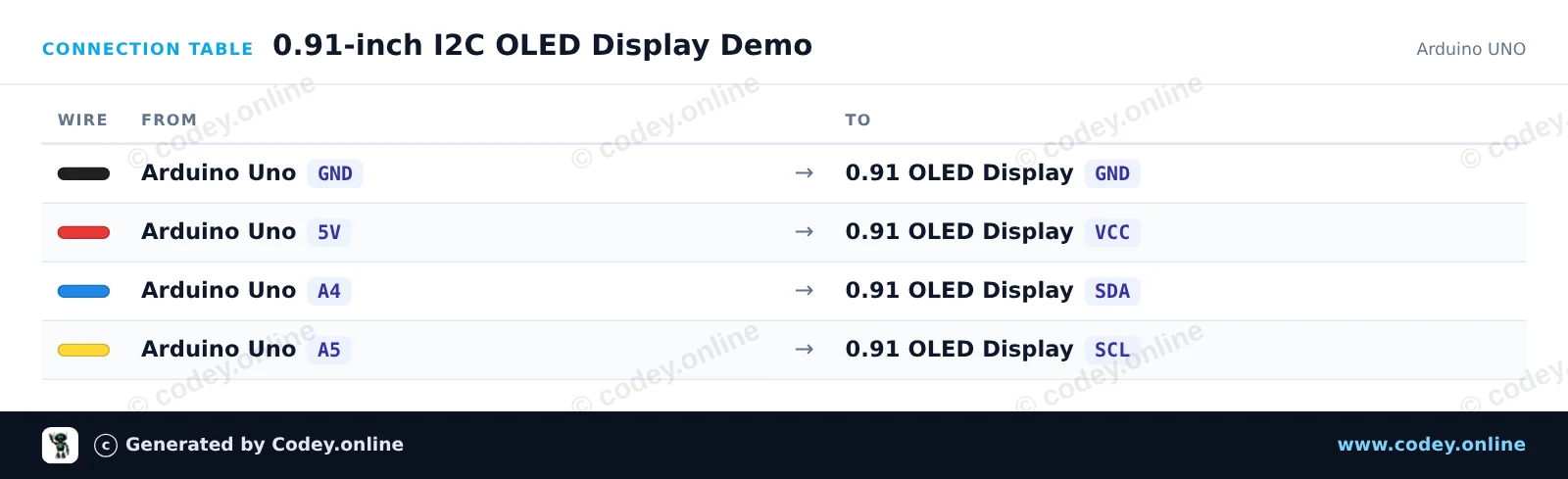

Tabela połączeń: Mini OLED display biały 0.91 inch 128x32 I2C na Arduino UNO
Tabela połączeń · Kliknij, aby powiększyć
0_91_inch_I2C_OLED_Display_Demo.ino · skompilowane i przetestowane
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.91-inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.91 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

U8G2_SSD1306_128X32_UNIVISION_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);

unsigned long counter = 0;

void setup() {
  u8g2.begin();
}

void loop() {
  u8g2.clearBuffer();

  u8g2.setFont(u8g2_font_6x10_tf);
  u8g2.drawStr(0, 10, "0.91\" OLED Demo");

  u8g2.setFont(u8g2_font_ncenB08_tr);
  u8g2.setCursor(0, 26);
  u8g2.print(F("Count: "));
  u8g2.print(counter);

  u8g2.sendBuffer();

  counter++;
  delay(500);
}

Wymagane biblioteki: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo wyświetlacza OLED 0.91 cala dla ESP32

Ten projekt wyświetla tekst i licznik na wyświetlaczu OLED I2C 128x32 o przekątnej 0.91 cala z użyciem ESP32. Podłącz wyświetlacz bezpośrednio do domyślnych pinów I2C (GPIO 21 i 22) i zasil go napięciem 3.3V. Wgraj sketch i obserwuj, jak wyświetlacz odświeża się co sekundę.

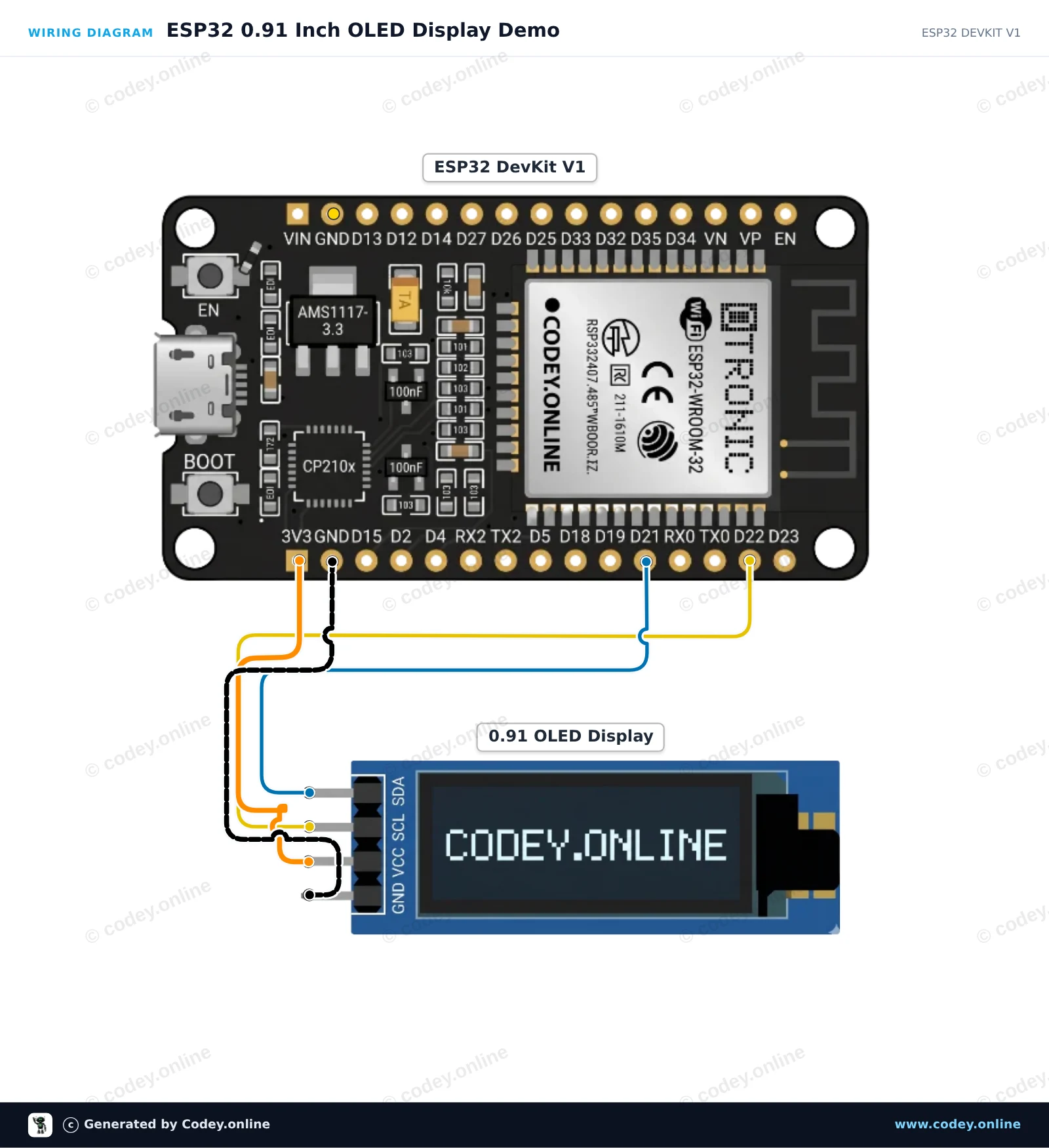

Schemat podłączenia: Mini OLED display biały 0.91 inch 128x32 I2C na ESP32 DevKit V1
Schemat podłączenia · Kliknij, aby powiększyć

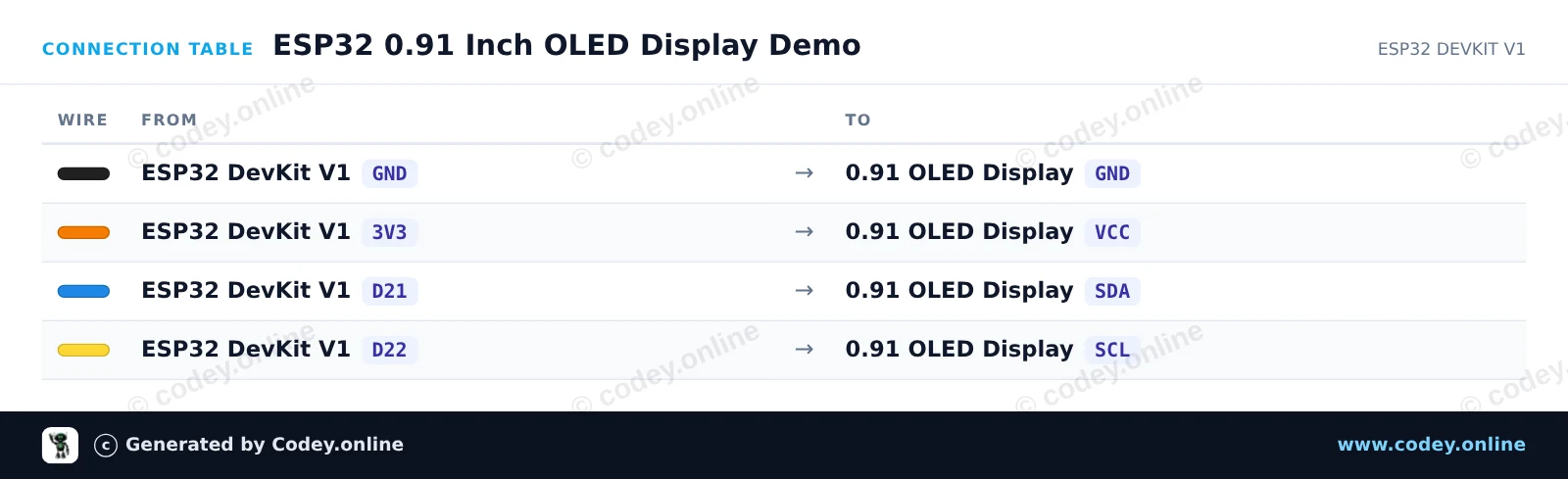

Tabela połączeń: Mini OLED display biały 0.91 inch 128x32 I2C na ESP32 DevKit V1
Tabela połączeń · Kliknij, aby powiększyć
ESP32_0_91_Inch_OLED_Display_Demo.ino · skompilowane i przetestowane
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.91 Inch OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.91 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32
#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C on ESP32 default pins: SDA (GPIO 21), SCL (GPIO 22)
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println(F("Hello from ESP32!"));

  display.setTextSize(2);
  display.setCursor(0, 14);
  display.print(F("Count: "));
  display.print(counter);

  display.display();

  counter++;
  delay(1000);
}

Wymagane biblioteki: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online
