SKU: OT3561 Numer artykułu: AA686 EAN: 8720618827449

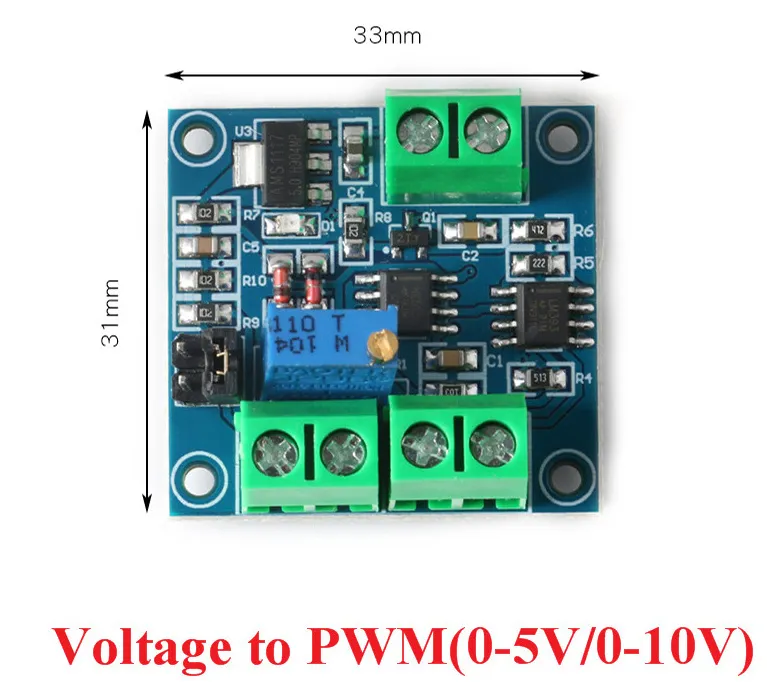

Ten moduł zamienia napięcie 0V - 10V na sygnał PWM
Specyfikacja konwertera napięcia na PWM:
Podłączenie:
VCC: + Napięcie robocze 5V-12V (zasilanie samej płytki)
GND: - Napięcie robocze 5V-12V
VIN: + Napięcie wejściowe 0-10V (jest ono zamieniane na PWM)
GND: - Napięcie wejściowe 0-10V
GND: - Wyjście PWM
PWM: + Wyjście PWM
Sposób działania:
Podłącz napięcie robocze do VCC i GND. Nie podłączaj ich odwrotnie, aby uniknąć uszkodzenia płytki i urządzeń. Podłącz regulowane napięcie do terminala VIN. Zakres napięcia jest podzielony na dwa typy: 0-5V i 0-10V, w zależności od wybranego trybu za pomocą zworki. Z tyłu płytki jest to pokazane. Domyślnie ustawione jest 0-5V.
Wyjście jest PWM. Współczynnik wypełnienia można regulować, zmieniając napięcie. Dokładność można kontrolować, regulując potencjometr.

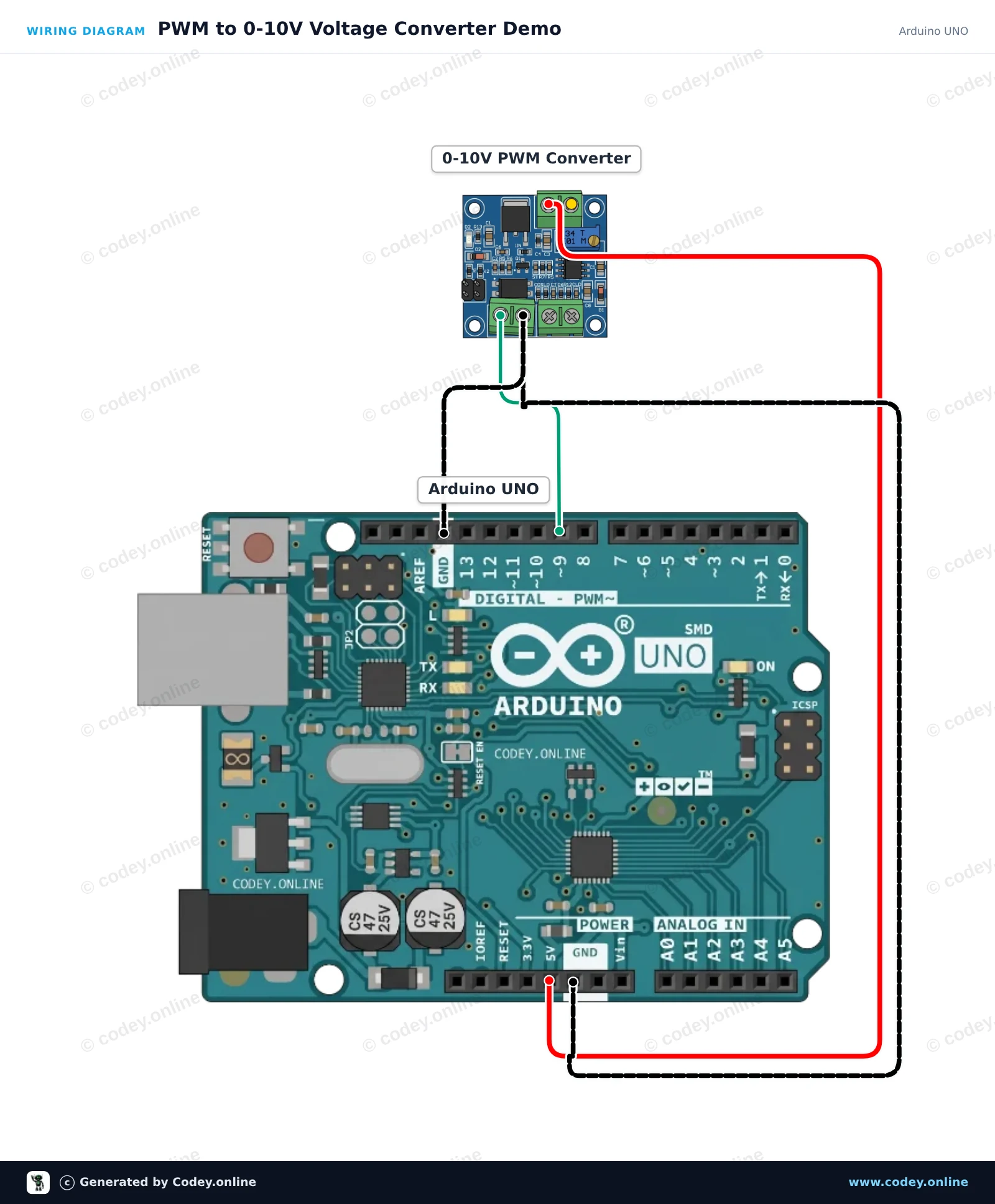

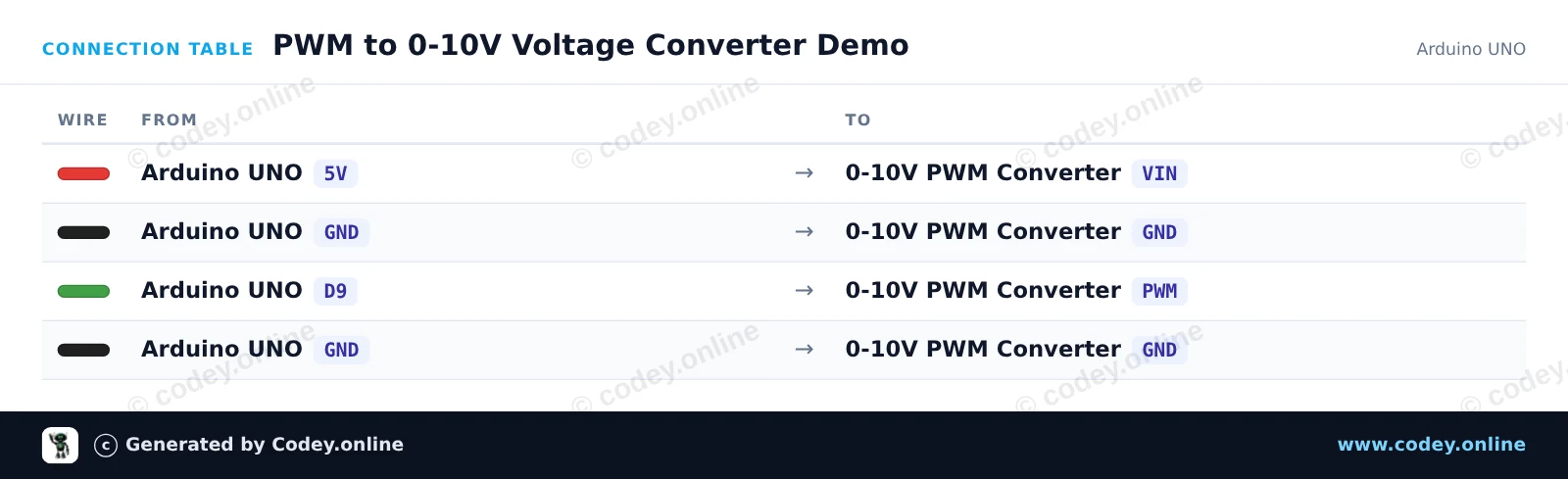

Tak podłączysz Moduł konwertera napięcia na PWM 0-10V do Arduino UNO lub ESP32, z przykładowym szkicem, który możesz od razu wgrać.
Ten układ generuje zmienny sygnał PWM na pinie 9, który moduł konwertera przekształca w proporcjonalne analogowe napięcie wyjściowe DC (0-10V). Otwórz Serial Monitor, aby obserwować bieżący PWM duty cycle, gdy płynnie rośnie i maleje. Zmierz zacisk VOUT multimetrem, aby potwierdzić zmianę napięcia analogowego.
English
Nederlands
Frans
Deutsch
Italiano
Español
Suomi
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : PWM to 0-10V Voltage Converter Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : PWM naar Voltage converter module 0-10V
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// PWM to 0-10V Voltage Converter Module Demo
// Sweeps PWM duty cycle on pin 9 from 0% to 100% and back
const int pwmPin = 9;
void setup() {
pinMode(pwmPin, OUTPUT);
Serial.begin(115200);
Serial.println(F("PWM to 0-10V Converter Demo Initialized"));
}
void loop() {
// Ramp up
for (int duty = 0; duty <= 255; duty += 5) {
analogWrite(pwmPin, duty);
Serial.print(F("PWM Duty: "));
Serial.print(duty);
Serial.print(F("/255 ("));
Serial.print((duty * 100) / 255);
Serial.println(F("%)"));
delay(50);
}
delay(500);
// Ramp down
for (int duty = 255; duty >= 0; duty -= 5) {
analogWrite(pwmPin, duty);
Serial.print(F("PWM Duty: "));
Serial.print(duty);
Serial.print(F("/255 ("));
Serial.print((duty * 100) / 255);
Serial.println(F("%)"));
delay(50);
}
delay(500);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

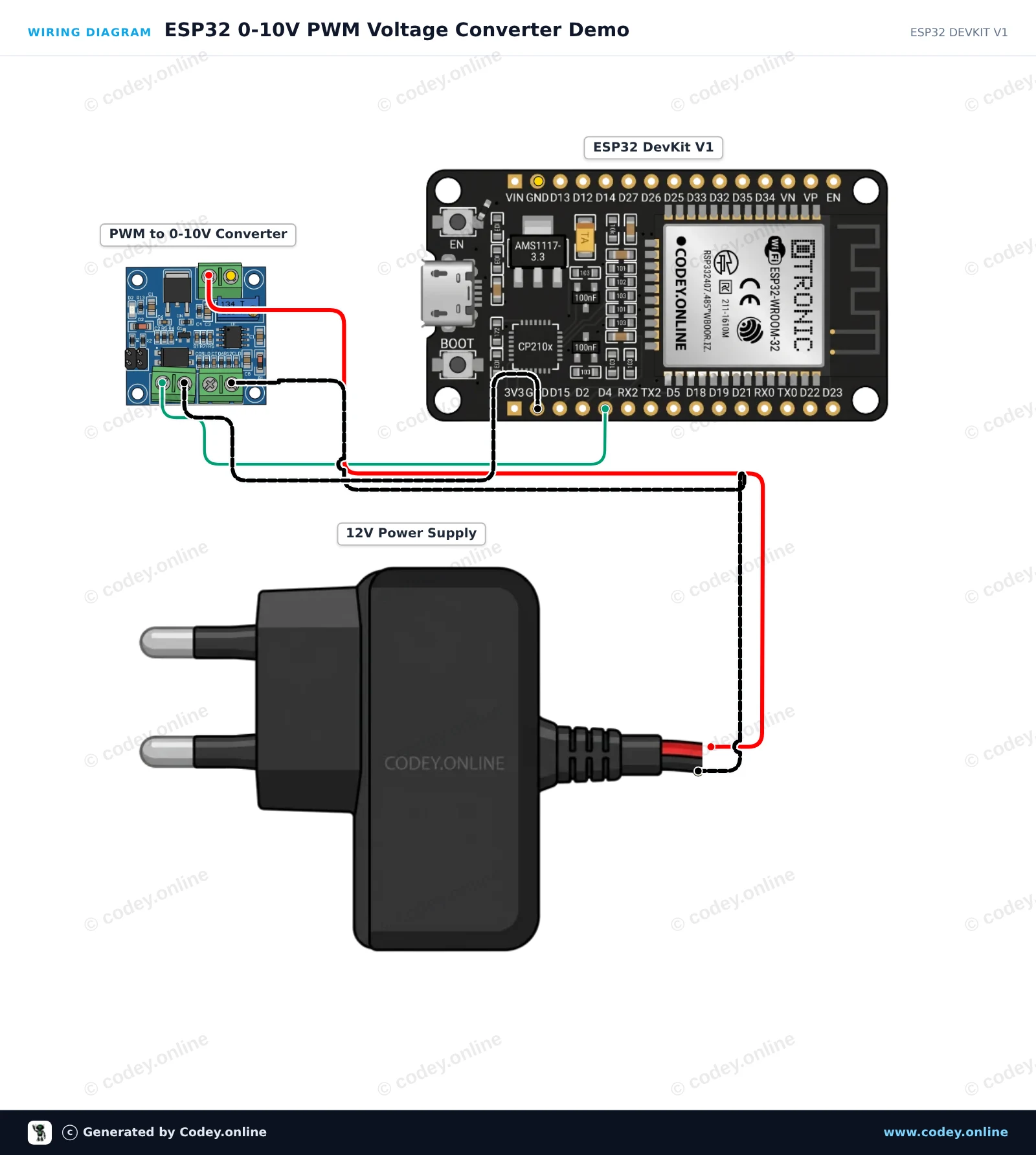

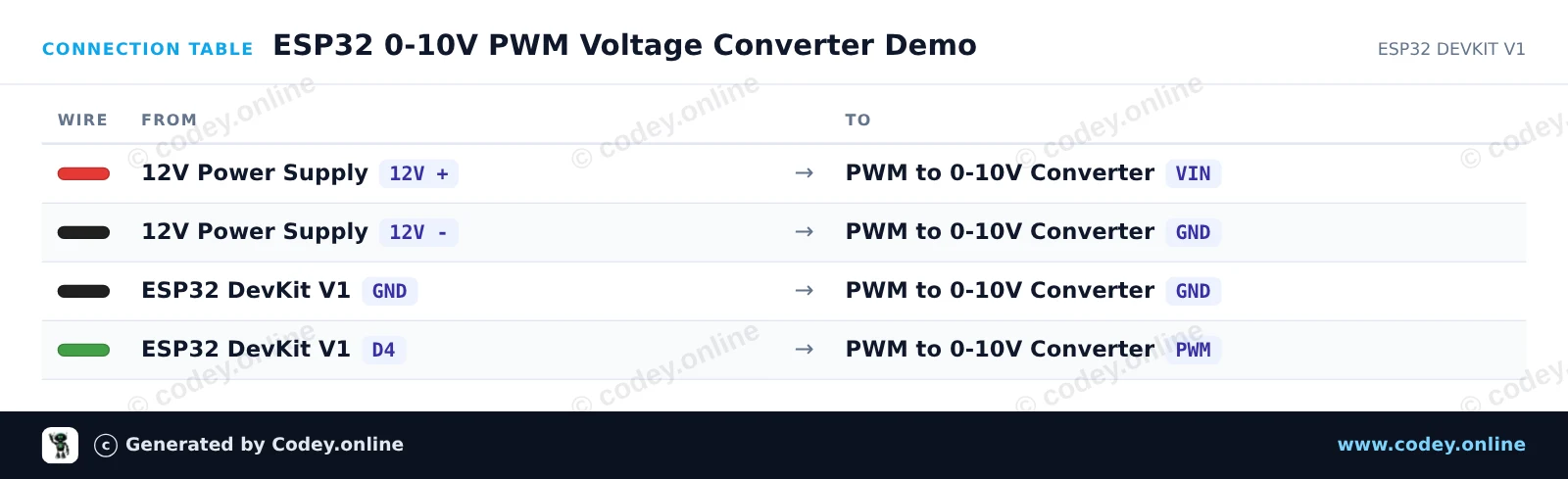

Ten projekt pokazuje, jak generować analogowe napięcie sterujące 0-10V za pomocą ESP32 i modułu konwertera PWM na napięcie. ESP32 wysyła sygnał PWM 0-100% z GPIO 4 do modułu, który przekształca go w proporcjonalne wyjście DC 0-10V, مناسبne dla PLC, VFD i ściemniaczy. Zewnętrzny zasilacz 12V zasila moduł konwertera.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 0-10V PWM Voltage Converter Demo
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : PWM naar Voltage converter module 0-10V
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
/*
* PWM to 0-10V Voltage Converter Demo
* Board: ESP32 DevKit V1
*
* Ramps output voltage from 0V to 10V and back down.
*/
const int PWM_PIN = 4; // GPIO 4 connected to PWM input
void setup() {
Serial.begin(115200);
pinMode(PWM_PIN, OUTPUT);
Serial.println("PWM to 0-10V Converter Demo Started");
}
void loop() {
// Ramp up from 0V to 10V
for (int duty = 0; duty <= 255; duty += 5) {
analogWrite(PWM_PIN, duty);
float expectedVoltage = (duty / 255.0) * 10.0;
Serial.print("Duty: ");
Serial.print(duty);
Serial.print("/255 | Output Voltage: ~");
Serial.print(expectedVoltage, 2);
Serial.println(" V");
delay(50);
}
delay(500);
// Ramp down from 10V to 0V
for (int duty = 255; duty >= 0; duty -= 5) {
analogWrite(PWM_PIN, duty);
float expectedVoltage = (duty / 255.0) * 10.0;
Serial.print("Duty: ");
Serial.print(duty);
Serial.print("/255 | Output Voltage: ~");
Serial.print(expectedVoltage, 2);
Serial.println(" V");
delay(50);
}
delay(500);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
