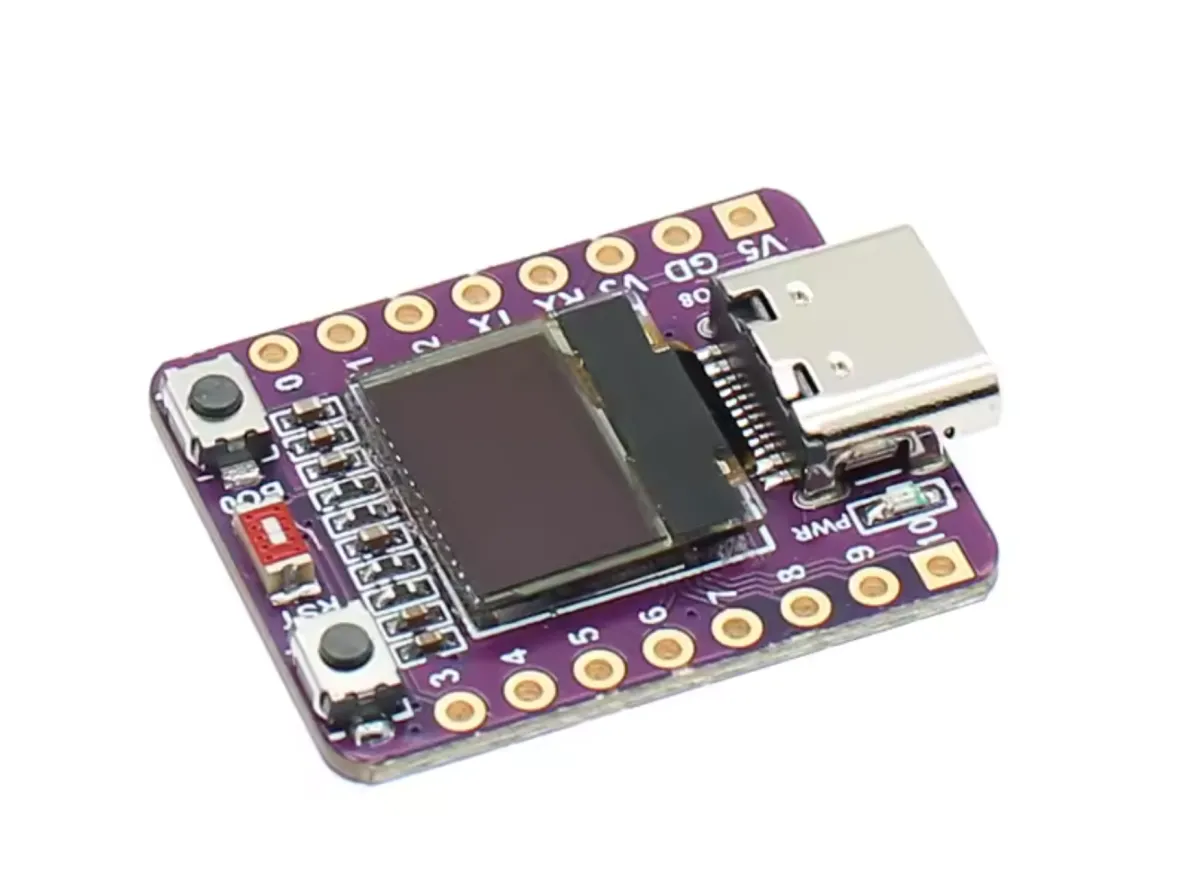

Płytka deweloperska ESP32-C3 z mini wyświetlaczem OLED 0.42 cala midi

Instrukcja produktu: ESP32-C3 Development Board z 0.42" OLED

Ta kompaktowa płytka IoT oparta jest na układzie ESP32-C3 (RISC-V) i ma zintegrowany ekran OLED 0.42 cala. Ponieważ pinout i sterowanie ekranem różnią się od standardowych modułów ESP32, poniżej znajdziesz szczegółowe instrukcje, jak prawidłowo używać tej płytki.

1. Ważne specyfikacje sprzętowe

• Układ: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
• USB: Native USB (USB-C). Uwaga: aktywuj "USB CDC On Boot" w Arduino IDE, aby obsługiwać Serial Monitor.
• Ekran OLED: 0.42 cala (efektywna rozdzielczość 72x40 pikseli).
• Rozmiar: Bardzo kompaktowy (ok. 20x25mm).

2. Pinout & Połączenia (Uwaga!)

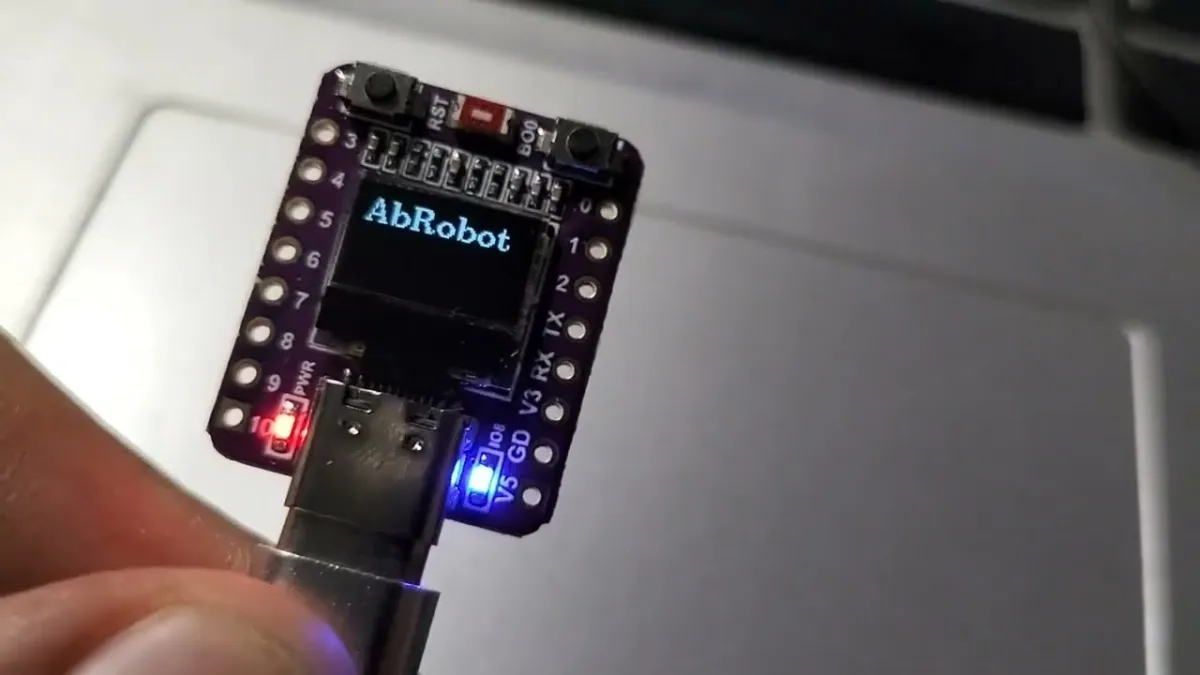

Dokumentacja online często bywa myląca. Użyj poniższych przypisań pinów dla tej konkretnej płytki (w stylu ABRobot):

• OLED I2C SDA: GPIO 5 (Nie 8, jak często podawane w schematach).
• OLED I2C SCL: GPIO 6 (Nie 9).
• Onboard LED: GPIO 8 (Active LOW: LOW = włączone, HIGH = wyłączone).
• Boot Button: GPIO 9.
• Hardware Serial (UART0): TX = GPIO 21, RX = GPIO 20.

3. Ustawienia Arduino IDE

Aby zaprogramować tę płytkę, wybierz następujące ustawienia w Arduino IDE:

• Board: ESP32C3 Dev Module
• USB CDC On Boot: Enabled (Niezbędne, aby widzieć Serial.print).
• Flash Mode: DIO (standard).

4. Sterowanie ekranem OLED (Krytyczne)

Ekran używa kontrolera SSD1306, ale ma fizyczną rozdzielczość tylko 72x40 pikseli. Wewnętrzny bufor ma jednak 128x64. Musisz zastosować "offset" (przesunięcie), aby tekst był widoczny.

Wymagana biblioteka: Zainstaluj bibliotekę U8g2 (od olikraus) przez Arduino Library Manager.

Przykładowy kod:

#include
#include

// Inicjalizacja dla ESP32-C3 z I2C na pinach 5 (SDA) i 6 (SCL)
// Używamy standardowego sterownika 128x64, ale tylko części ekranu.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Ustawienia dla ekraniku 0.42 cala
int width = 72;
int height = 40;

// Offsety są potrzebne, aby wyśrodkować wyjście w buforze 128x64
int xOffset = 30; // 30 działa najlepiej w praktyce
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Krótka pauza dla stabilności

  u8g2.begin();
  u8g2.setContrast(255);      // Maksymalna jasność
  u8g2.setBusClock(400000);   // 400kHz prędkość I2C
  u8g2.setFont(u8g2_font_ncenB10_tr); // Wybierz czytelny font
}

void loop(void) {
  u8g2.clearBuffer(); // Wyczyść wewnętrzny bufor

  // Narysuj ramkę wokół widocznego obszaru do testu
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Narysuj tekst (uwzględnij xOffset i yOffset!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Wyślij dane do ekranu
  delay(1000);
}

5. Sprawdzanie dodatkowych pinów (LED Blink)

Chcesz przetestować pozostałe piny? Użyj tego prostego loop. Uwaga: pin 8 steruje również wbudowaną diodą LED.

// GPIO 8 to wbudowana dioda LED (LOW = WŁ)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED Włączona
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED Wyłączona
  delay(500);
}
