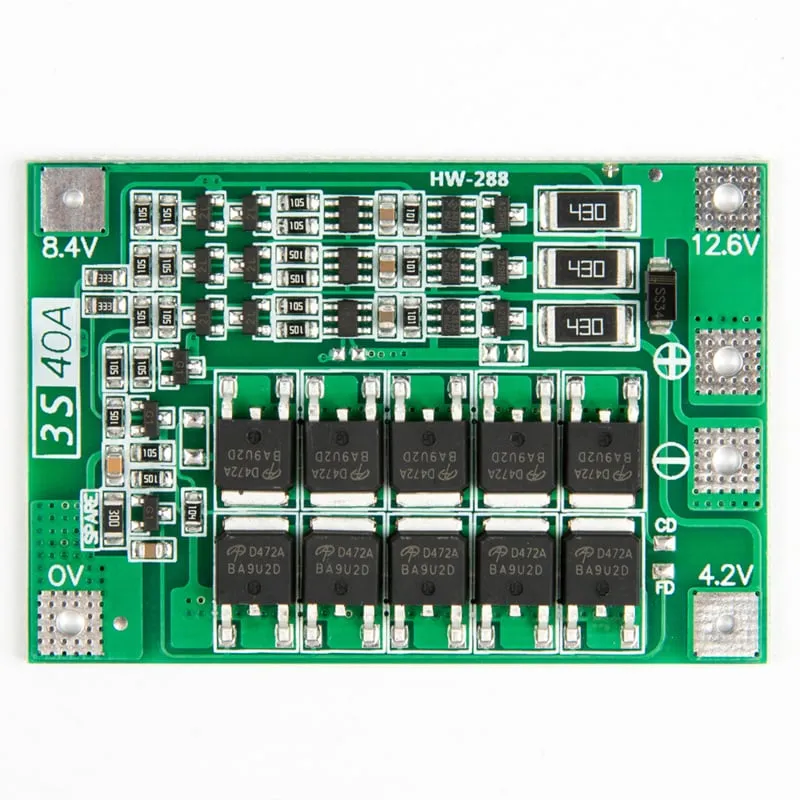

Układ zabezpieczający BMS 3S z funkcją balansowania

System zarządzania baterią (BMS) do pakietu baterii 3S. Dzięki temu układowi bezpiecznie zbudujesz pakiet baterii z 3 szeregowo połączonych akumulatorów Li-ion/Li-Po (ogniw). Układ chroni pakiet baterii przed zwarciem, zbyt wysokim napięciem i zbyt niskim napięciem. Dodatkowo zapewnia równomierne ładowanie baterii (funkcja balansowania).

Specyfikacja:

Napięcie ładowania: 12.6V
Maksymalny prąd ładowania: 25A*
Maksymalny ciągły prąd rozładowania: 25A*
Zabezpieczenie przeciwzwarciowe: 45 ± 5A
Napięcie zabezpieczenia przed przeładowaniem (na ogniwo/baterię): 4.28 ± 0.05V
Napięcie zabezpieczenia przed rozładowaniem (na ogniwo/baterię): 2.55 ± 0.08V
Funkcja balansowania: Tak
Wymiary: 56x45x2.6mm
*Uwaga: Są to maksima układu BMS. Podłączone baterie mogą nie być w stanie obsłużyć takiego prądu!

Opis pinów (zobacz ilustracje dla schematu podłączenia):

B-: Minus ogniwa/baterii 1
B1: Plus ogniwa/baterii 1, minus ogniwa/baterii 2
B2: Plus ogniwa/baterii 2, minus ogniwa/baterii 3
B+: Plus ogniwa/baterii 3
P+: Plus wyjścia pakietu baterii
P-: Minus wyjścia pakietu baterii
Użyj złączy P+ i P- do ładowania i rozładowywania pakietu baterii.

Uwaga: Wykonanie pakietu baterii Li-ion/Li-Po wymaga wiedzy. Twórz pakiet tylko wtedy, gdy wiesz, co robisz. Nieprawidłowe podłączenie baterii i układu BMS może spowodować zapalenie się baterii, a nawet ich wybuch.

Wymiary
Długość: 6cm
Szerokość: 4,1cm
Wysokość: 0,31cm
