SKU: OT851-C35 Numer artykułu: XI343 EAN: 4252580702508

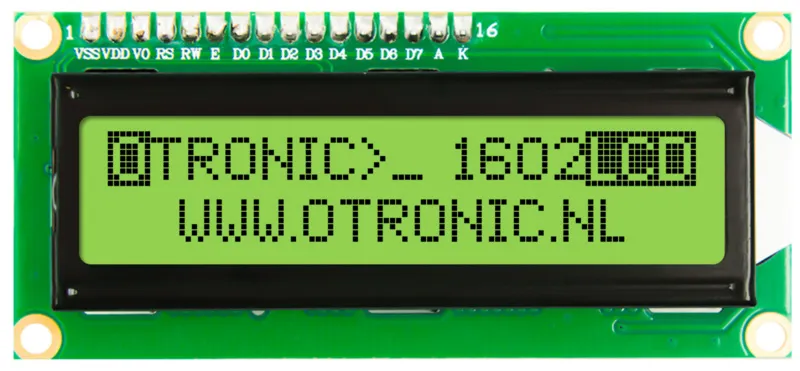

1602 LCD z modułem I2C wstępnie przylutowanym. Gotowy do użycia w projekcie Arduino, ESP32, ESP8266 lub Raspberry Pi. Dużo łatwiejszy w użyciu niż bez tego modułu. Teraz potrzeba tylko 2 przewodów, aby sterować tym wyświetlaczem LCD.
LCD z zielono/żółtym podświetleniem i czarnymi znakami. 2 linie, 16 znaków na linię. Kontrast jest regulowany (programowo).
– Działa na: 5V
– Wymiary: 98mm x 60mm x 15mm.
W zestawie moduł I2C!
Szybko rozpocznij pracę z tym wyświetlaczem OTRONIC 1602 LCD z modułem I2C Pobierz OTRONIC 1602 LCD SNELSTART GIDS dla schematu podłączenia i przykładowego kodu do oprogramowania Arduino IDE.
Afmetingen
Lengte: 8cm
Breedte: 3,6cm
Hoogte: 1,66cm
Odtworzenie spowoduje załadowanie filmu z YouTube.

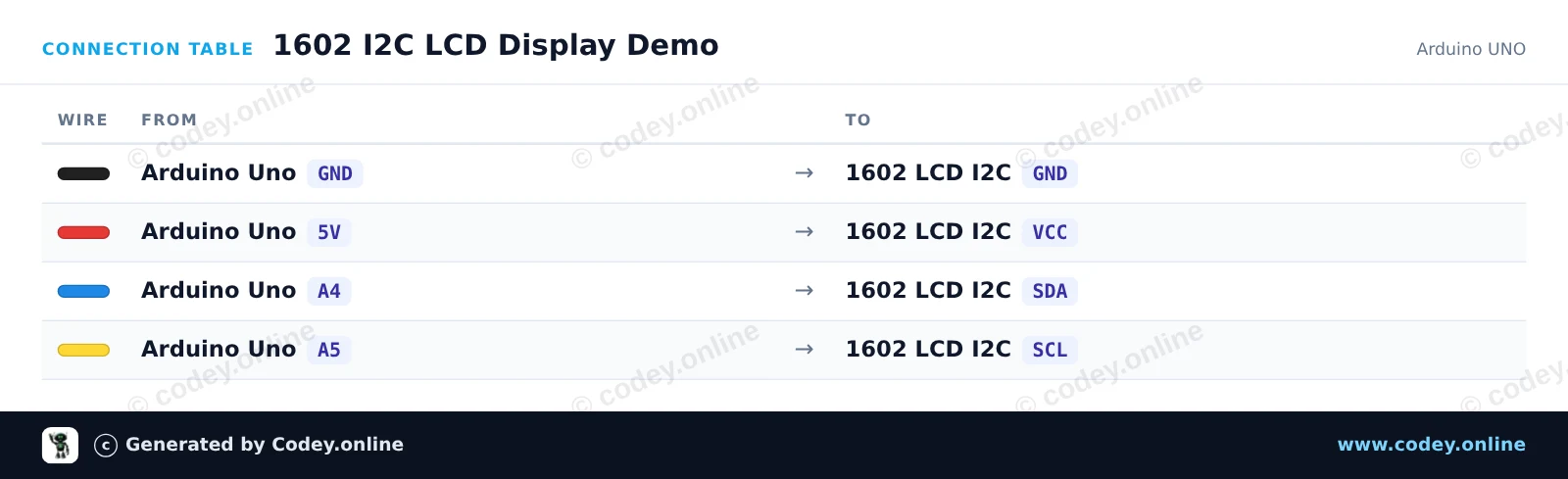

Tak podłączysz 1602 LCD zielono/żółte podświetlenie z I2C wstępnie przylutowane do Arduino UNO lub ESP32, z przykładowym szkicem, który możesz od razu wgrać.

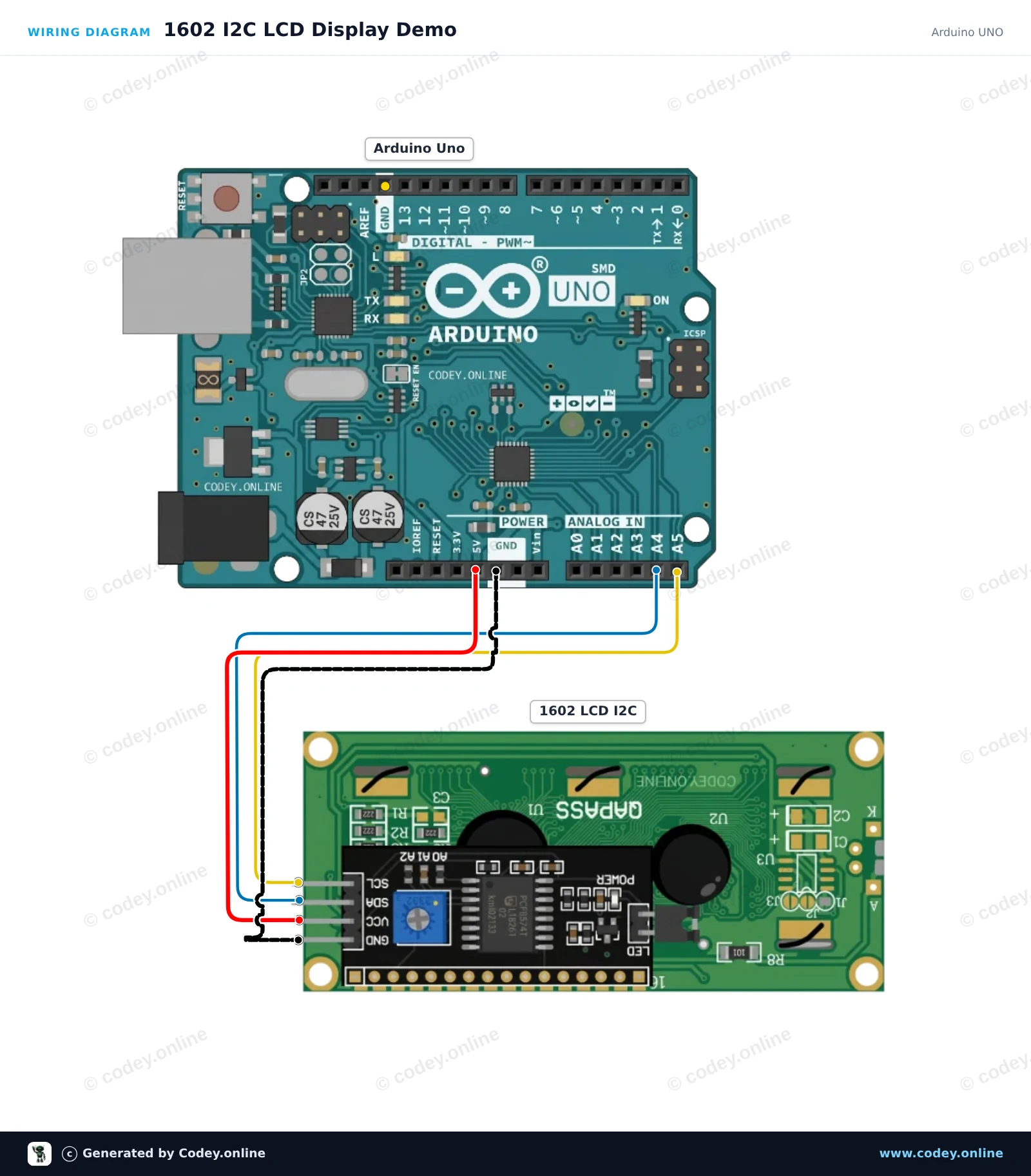

Ten projekt łączy wyświetlacz LCD 16x2 znaków przez I2C z Arduino Uno. Wyświetlacz inicjalizuje się, włącza podświetlenie, wyświetla komunikat powitalny w pierwszym wierszu i zlicza czas działania w sekundach w drugim wierszu.
English
Nederlands
Frans
Deutsch
Italiano
Español
Suomi
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : 1602 I2C LCD Display Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : 1602 LCD I2C DISPLAY
* Libraries : LiquidCrystal I2C 1.1.2
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// Common I2C addresses are 0x27 or 0x3F for 1602 LCD modules
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
Serial.begin(115200);
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print(F("Hello, Arduino!"));
Serial.println(F("LCD initialized successfully."));
}
void loop() {
unsigned long seconds = millis() / 1000;
lcd.setCursor(0, 1);
lcd.print(F("Uptime: "));
lcd.print(seconds);
lcd.print(F("s "));
delay(500);
}Wymagane biblioteki: LiquidCrystal I2C 1.1.2
Wiring diagram and example code generated by Codey.online — https://www.codey.online

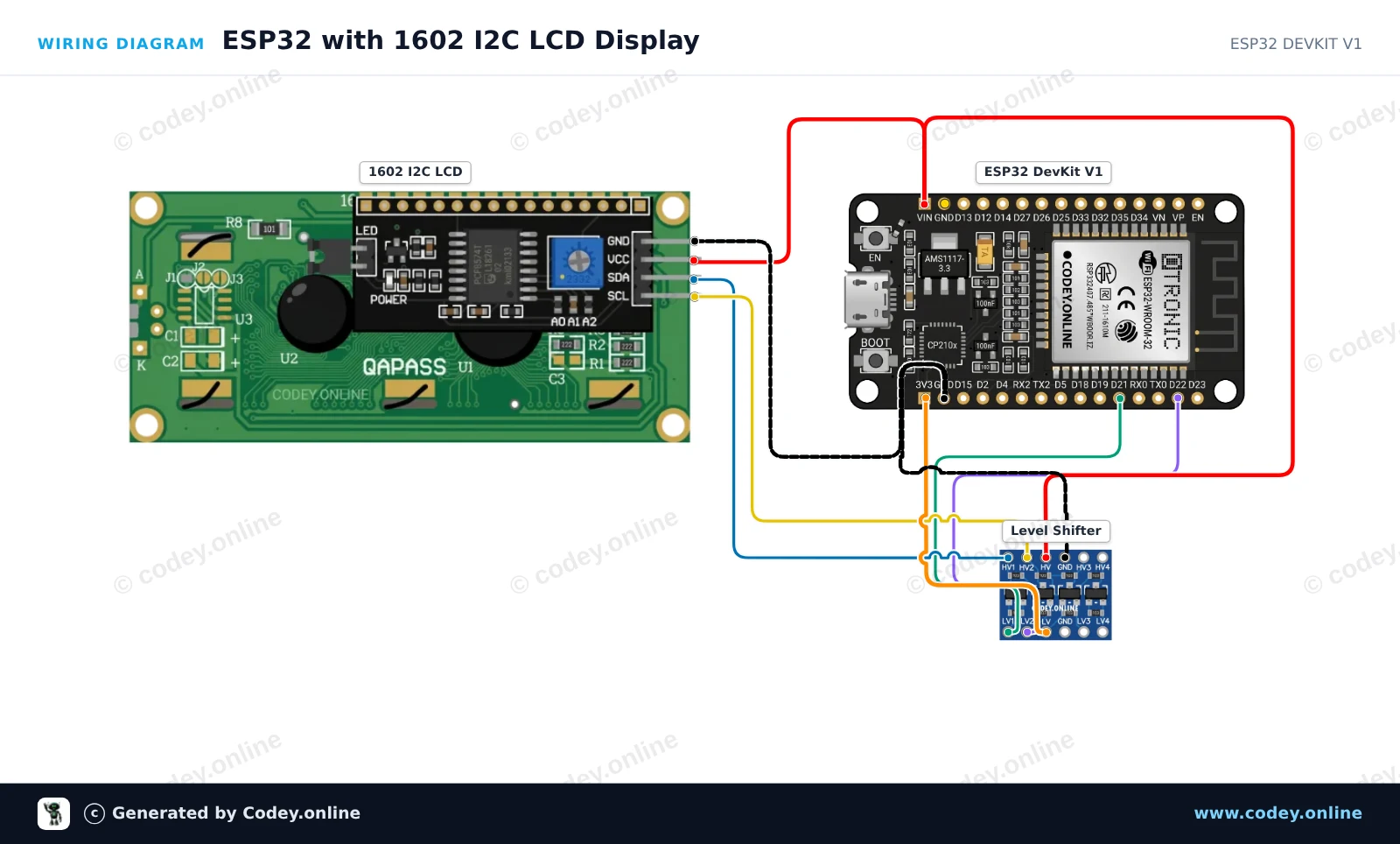

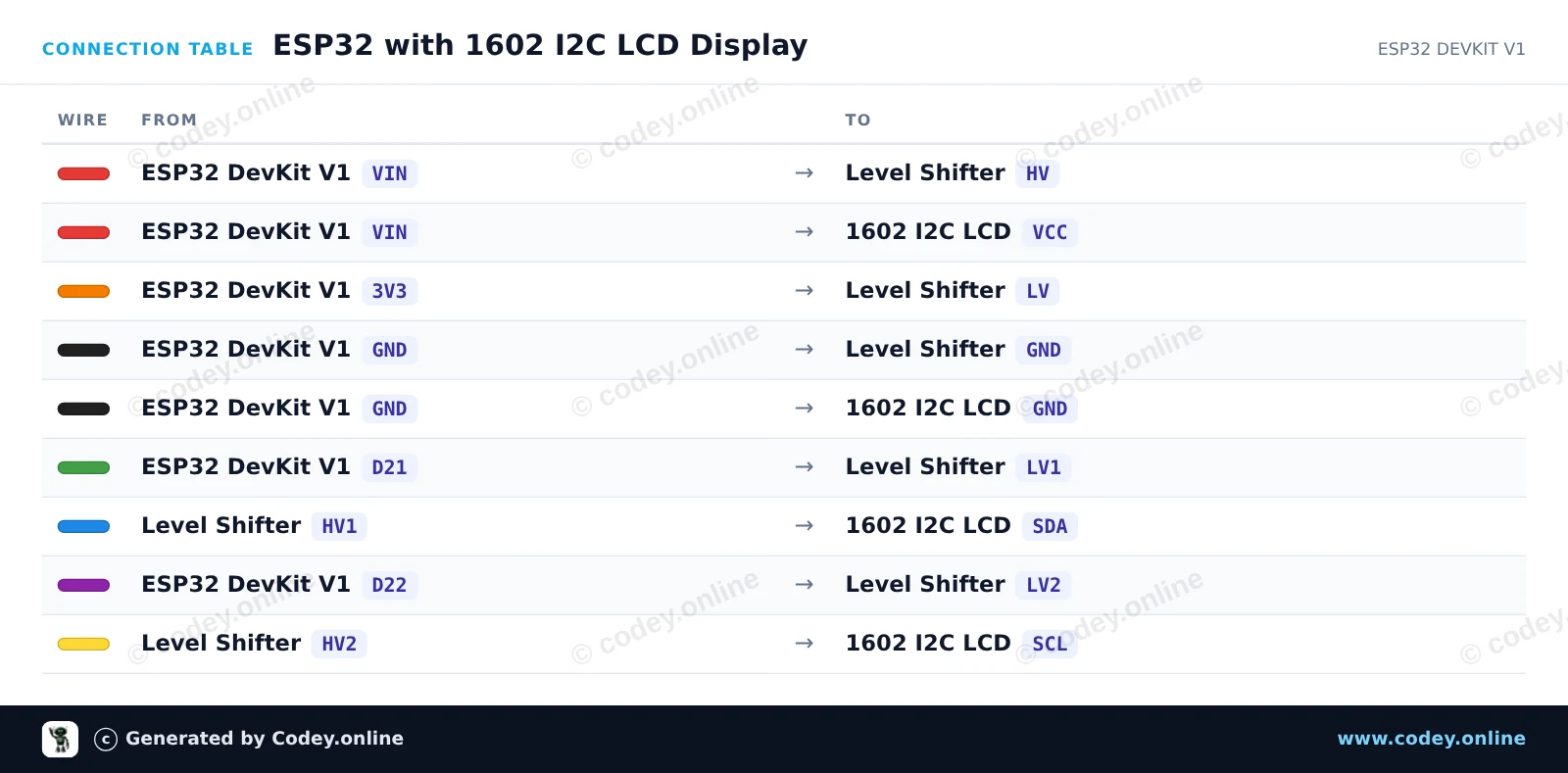

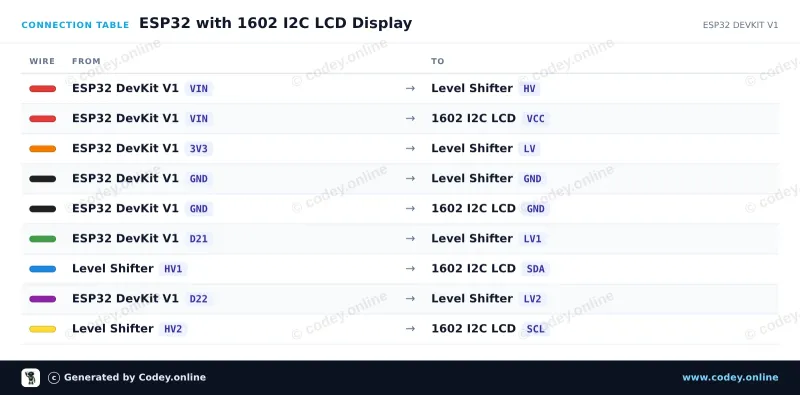

Ten projekt pokazuje, jak podłączyć i wyświetlać tekst na ekranie LCD 1602 za pomocą modułu I2C. Do bezpiecznego przetłumaczenia sygnałów I2C 3.3V z ESP32 na sygnały 5V wymagane przez moduł LCD używany jest 4-kanałowy dwukierunkowy konwerter poziomów logicznych. Po wgraniu programu wyświetlacz LCD pokazuje wiadomość powitalną i co sekundę aktualizuje licznik czasu działania.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 with 1602 I2C LCD Display
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : 1602 LCD I2C DISPLAY
* Libraries : LiquidCrystal I2C 1.1.2
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// Set the LCD address (commonly 0x27 or 0x3F) for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
// Initialize I2C on default ESP32 pins (SDA=21, SCL=22)
Wire.begin(21, 22);
lcd.init();
lcd.backlight();
// Display greeting
lcd.setCursor(0, 0);
lcd.print("ESP32 LCD Demo");
lcd.setCursor(0, 1);
lcd.print("Uptime: ");
}
void loop() {
// Update uptime in seconds
lcd.setCursor(8, 1);
lcd.print(millis() / 1000);
lcd.print("s ");
delay(1000);
}Wymagane biblioteki: LiquidCrystal I2C 1.1.2
Wiring diagram and example code generated by Codey.online — https://www.codey.online
