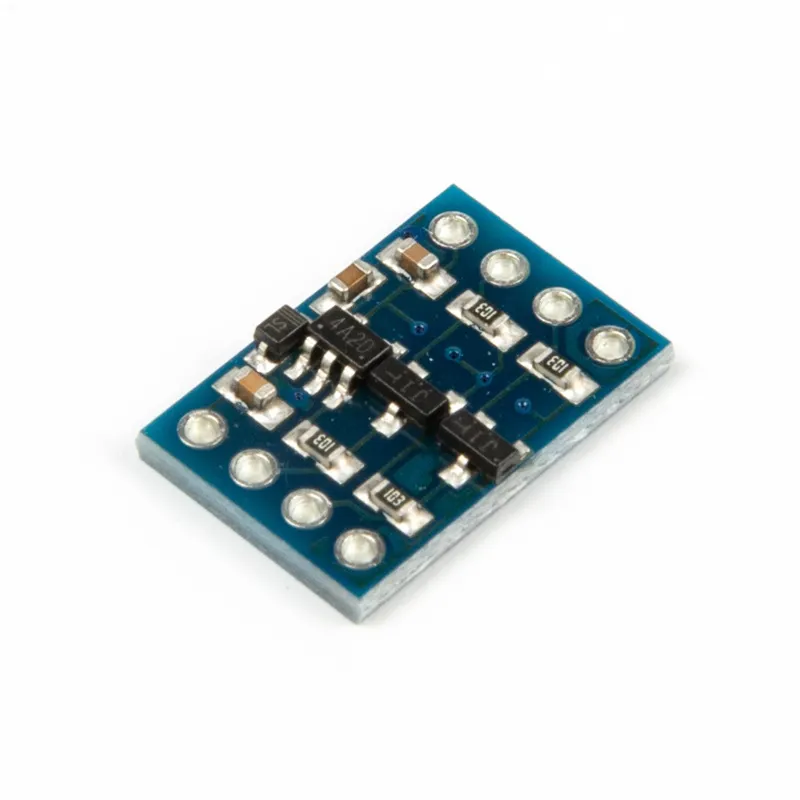

Niektóre moduły działają z 3.3V I2C lub UART, wtedy ten moduł może konwertować napięcie, jeśli Twój system pracuje z 5V. (np. Twój 5V Arduino)
Ponadto ma wbudowany regulator napięcia, który zamienia 5V na 3.3V do 100mA, co jest również przydatne, jeśli musisz zasilać moduł 3.3V, który nie ma wbudowanego regulatora napięcia.
Wyprowadzenia są oznaczone na spodzie:
AVCC podłączyć do 5V
ASCL podłączyć do pinu SCL/TX systemu 5V
ASDA podłączyć do pinu SDA/RX systemu 5V
AGND podłączyć do GND systemu 5V
BVCC podłączyć do 3.3V systemu
BSCL podłączyć do pinu SCL/RX systemu 3.3V
BSDA podłączyć do pinu SDA/TX systemu 3.3V
BGND podłączyć do GND systemu 3.3V
Ten moduł zasadniczo nadaje się tylko do przejścia z 5V na 3.3V. Regulator napięcia może bowiem konwertować tylko 5V na 3.3V.
Jeśli Twój system ma 3.3V i chcesz podłączyć moduł 5V, należy podłączyć go w następujący sposób:
AVCC podłączyć do 5V (linia zasilania 5V)
ASCL podłączyć do pinu SCL/TX systemu 5V
ASDA podłączyć do pinu SDA/RX systemu 5V
AGND podłączyć do GND systemu 5V
BVCC nie podłączać
BSCL podłączyć do pinu SCL/RX systemu 3.3V
BSDA podłączyć do pinu SDA/TX systemu 3.3V
BGND podłączyć do GND systemu 3.3V
Uwaga: Goldpiny dla tego modułu nie są jeszcze przylutowane. Jeśli chcesz używać goldpinów, należy je samodzielnie przylutować.

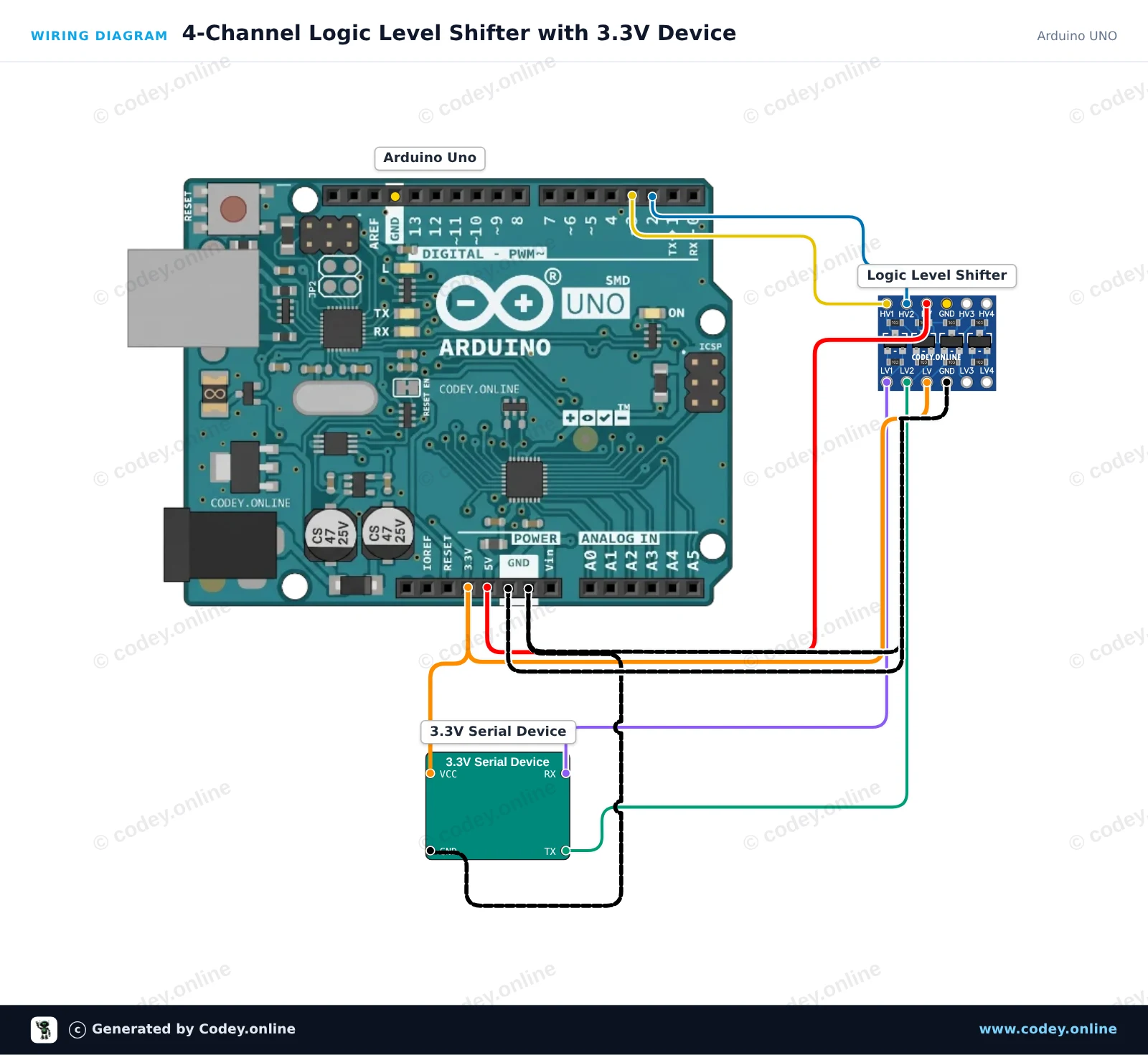

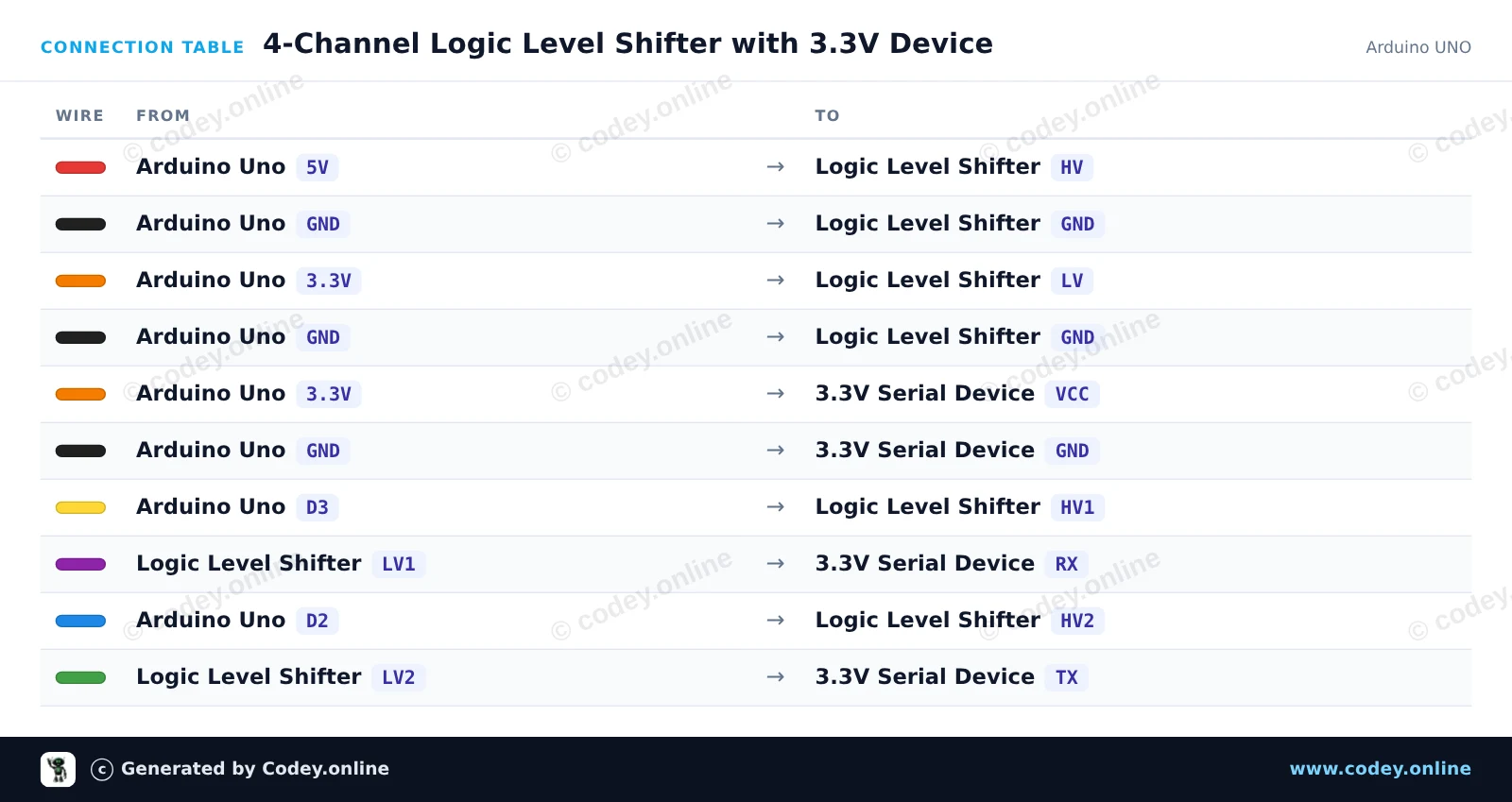

Tak podłączysz Dwukierunkowy konwerter poziomów logicznych I2C-UART 5V-3.3V, 2-kanałowy do Arduino UNO lub ESP32, z przykładowym szkicem, który możesz od razu wgrać.
Ten układ bezpiecznie łączy 5V Arduino Uno z szeregowym urządzeniem 3.3V za pomocą 4-kanałowego dwukierunkowego konwertera poziomów logicznych. Arduino wysyła i odbiera dane szeregowe przez software serial (pins 2 and 3), a konwerter poziomów tłumaczy sygnały między 5V (HV) i 3.3V (LV). Otwórz Serial Monitor z prędkością 115200 baud, aby monitorować komunikację.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : 4-Channel Logic Level Shifter with 3.3V Device
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Logic Level Shifter 4-channel
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <SoftwareSerial.h>
// Arduino Uno pins connected to the HV (5V) side of the level shifter
const int rxPin = 2; // HV2 (receives translated 5V from 3.3V device TX)
const int txPin = 3; // HV1 (transmits 5V to be translated to 3.3V device RX)
SoftwareSerial deviceSerial(rxPin, txPin);
void setup() {
Serial.begin(115200);
deviceSerial.begin(9600);
Serial.println(F("Logic Level Shifter Demo Initialized."));
Serial.println(F("Forwarding serial data between USB and 3.3V device..."));
}
void loop() {
// Forward data from USB Serial to 3.3V device
if (Serial.available()) {
char c = Serial.read();
deviceSerial.write(c);
}
// Forward data from 3.3V device to USB Serial
if (deviceSerial.available()) {
char c = deviceSerial.read();
Serial.write(c);
}
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

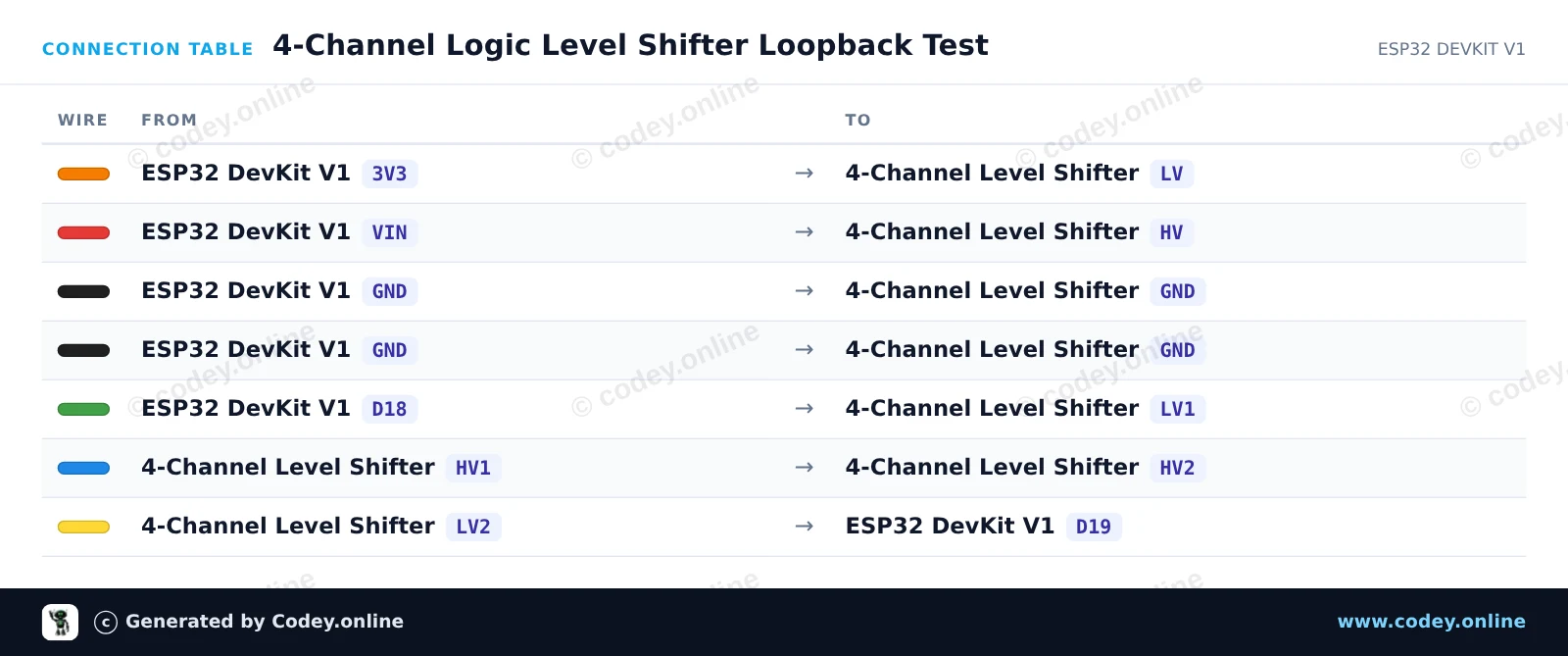

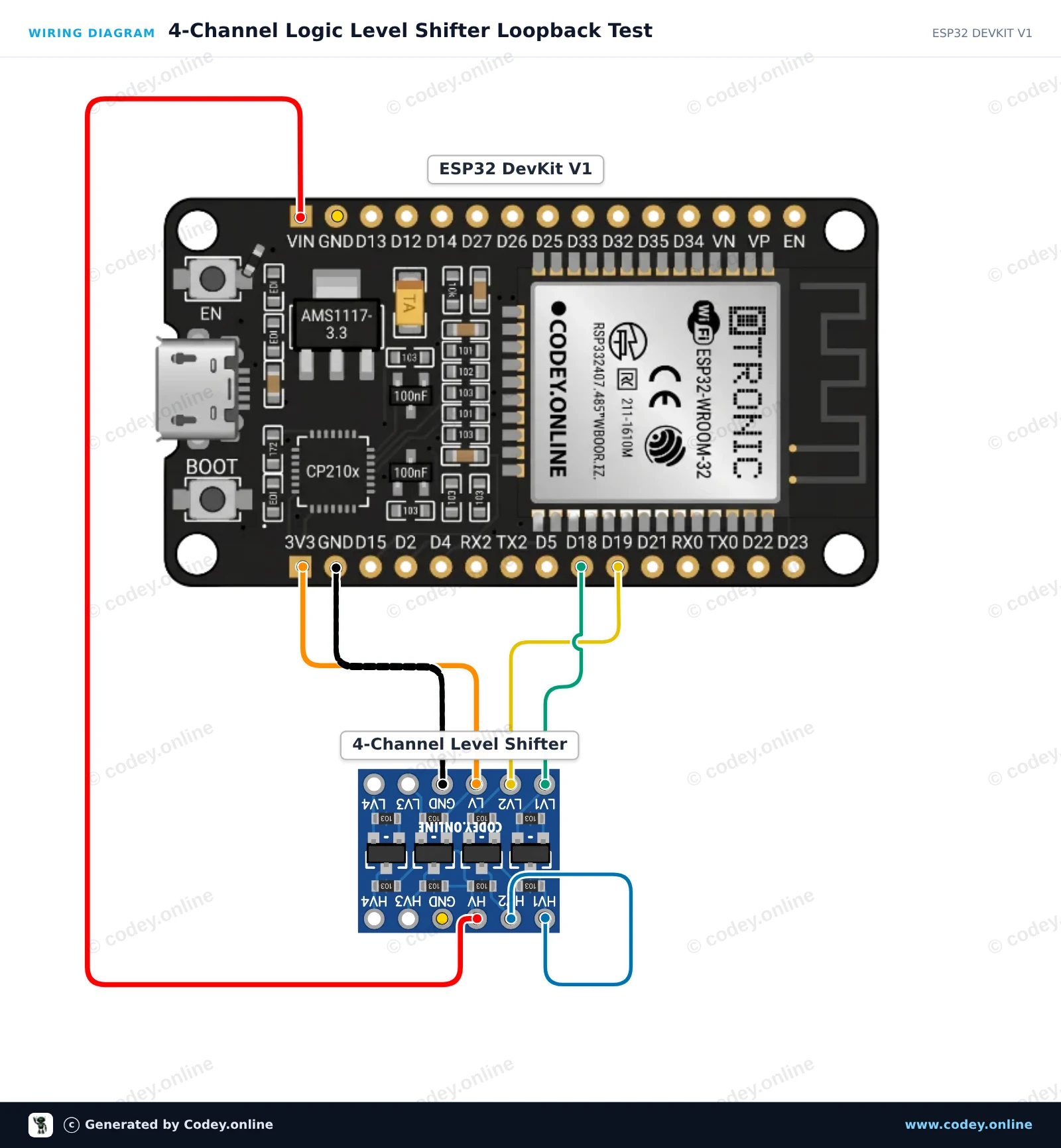

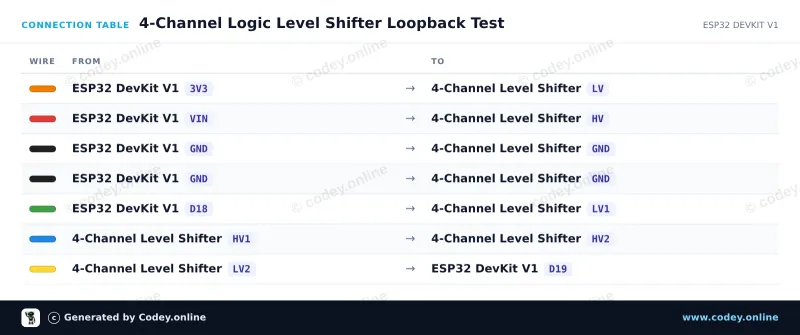

Ten projekt демонstruje dwukierunkową konwersję poziomów napięć za pomocą 4-kanałowego konwertera poziomów logicznych. ESP32 wysyła sygnał 3.3V na LV1, który jest podnoszony do 5V na HV1. Jumper łączy HV1 z HV2, obniżając sygnał 5V z powrotem do 3.3V na LV2, aby mógł zostać sprawdzony przez ESP32.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : 4-Channel Logic Level Shifter Loopback Test
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Logic Level Shifter 4-channel
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// 4-Channel Logic Level Shifter Loopback Demo
// Sends 3.3V pulses on GPIO 18 (LV1), stepped up to 5V (HV1),
// looped to HV2 (5V), and stepped down to 3.3V on LV2 to read on GPIO 19.
const int TX_PIN = 18; // 3.3V Output to LV1
const int RX_PIN = 19; // 3.3V Input from LV2
void setup() {
Serial.begin(115200);
while (!Serial) {
delay(10);
}
pinMode(TX_PIN, OUTPUT);
pinMode(RX_PIN, INPUT);
Serial.println("=== Logic Level Shifter Loopback Test ===");
}
void loop() {
// Test HIGH state
digitalWrite(TX_PIN, HIGH);
delay(10);
int highRead = digitalRead(RX_PIN);
// Test LOW state
digitalWrite(TX_PIN, LOW);
delay(10);
int lowRead = digitalRead(RX_PIN);
// Report status
Serial.print("Sent HIGH -> Read: ");
Serial.print(highRead == HIGH ? "HIGH [PASS]" : "LOW [FAIL]");
Serial.print(" | Sent LOW -> Read: ");
Serial.println(lowRead == LOW ? "LOW [PASS]" : "HIGH [FAIL]");
delay(1000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
