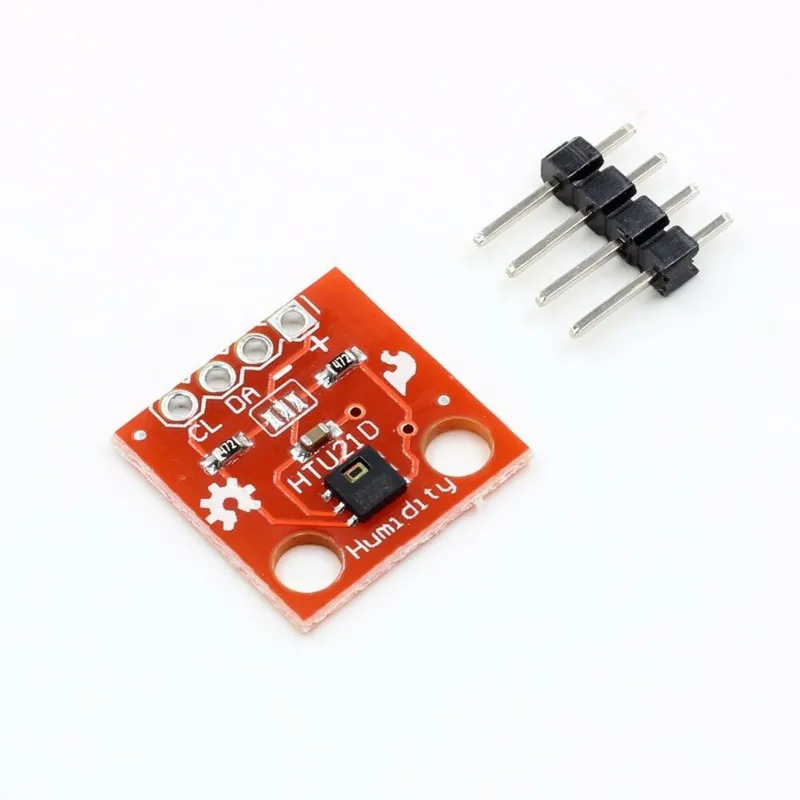

Moduł czujnika temperatury/wilgotności Breakout - HTU21D

Na tym module znajduje się HTU21D, połączony czujnik wilgotności i temperatury. Sam czujnik pracuje przy 3V. Tył modułu zawiera regulator 3,3V oraz tranzystory MOSFET do przesuwania poziomów, aby moduł był kompatybilny zarówno z MCU 3,3V, jak i 5V. Dzięki temu świetnie nadaje się do użycia m.in. z Arduino i Esp32.

Dzięki niewielkim rozmiarom moduł można zamontować niemal wszędzie do monitorowania lub regulacji wilgotności i/lub temperatury, np. w termostatach, higrostatych, stacjach pogodowych do wnętrz i podobnych urządzeniach.

NAJWAŻNIEJSZE CECHY:

• Raportuje wilgotność w zakresie od 0% do 100% RH
• Dokładność pomiaru wilgotności wynosi ±2% w zakresie 5 do 95% RH (typ)
• Raportuje temperaturę w zakresie od -40 do 125 °C
• Dokładność odczytu temperatury wynosi ±0,6°C w zakresie od -30°C do 90°C (typ)
• Szybki czas odczytu <50mS
• Korzysta z interfejsu I2C
• Kompatybilny logicznie z 3.3 i 5V

Czujnik HTU21D jest w stanie mierzyć wilgotność w pełnym zakresie od 0 do 100% RH z typową dokładnością ± 2% w zakresie od 5 do 95% z maksimum ± 5% na krańcach zakresu. Pomiar wilgotności ma domyślną rozdzielczość 12 bitów.

Maksymalny zakres temperatury urządzenia wynosi od -40 do 125 °C. Czujnik temperatury HTU21D ma typową dokładność ±0,4°C w zakresie od 0 do 70°C z maksimum ±1°C w zakresie od -30 do 90°C oraz maksimum ±1,6°C na krańcach zakresu od -40 do 125 °C. Pomiar temperatury ma domyślną rozdzielczość 14 bitów.

Czujnik ma małe okienko, przez które powietrze ma kontakt z sensorem. Należy trzymać zanieczyszczenia z dala od tego okienka, ponieważ może to wpłynąć na dokładność pomiaru wilgotności. Okienko musi pozostać otwarte na przepływ powietrza, ale można je chronić przed kurzem i podobnymi zanieczyszczeniami za pomocą membrany PTFE, siatki lub innego materiału, który nadal przepuszcza powietrze, albo umieszczając je w przestrzeni, przez którą przepływa powietrze, ale która jest chroniona przed nadmiernym kurzem lub wilgocią.

Jeśli lutujesz na płytce, najbezpieczniej jest nie używać płynów do czyszczenia płytki, choć można to zrobić, jeśli dopilnuje się, aby roztwór czyszczący nie dostał się do okienka czujnika.

Połączenia modułu

Moduł ma na płytce złącze 4-pinowe.

• VIN = Podłączyć do 3,3 V lub 5 V, aby dopasować do MCU.

• GND = Połączyć z masą systemową. Ta masa musi być wspólna z MCU.

• SCL = I2C Clock / SCL – Łączy się z SCL na MCU

• SDA = I2C Data / SDA – Łączy się z SDA na MCU

SPECYFIKACJA TECHNICZNA:

• Zakres Vcc 3,3 do 5,5 V
• Vmax <200uA
• Tmin Minimalny okres próbkowania 50mS
• Wilgotność Maks. zakres 0% do 100% RH (± 5% RH)
• Zakres optymalny 5% do 95% RH (± 2% RH typ)
• Temperatura Maks. zakres -40 do 125 °C (±1,6 °C)
• Zakres optymalny -30 do 90°C (±0.6°C typ )
• Wymiary D x S (PCB) 13,5 x 10,5 mm (0,53 x 0,42″)
