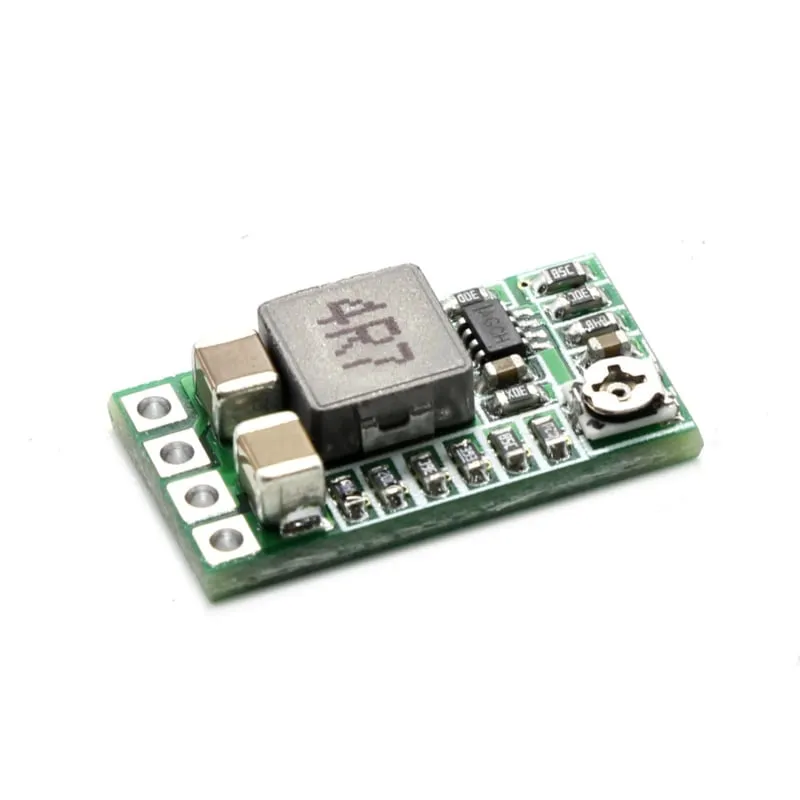

Przetwornica step-down buck od 4.5v-24v do 5V 3A (regulowane wyjście 4R7)

Wysokiej jakości przetwornica step-down z wydajnością 97,5% przy 6.5v do 5V przy 0.7A i stosunkowo niewielkim wydzielaniem ciepła. Sprawność wynosi 94% przy 12V do 5V przy 1A.

Zasilanie 4.5v do 24v

Regulowane napięcie wyjściowe między 0.8v a 17v za pomocą potencjometru, dzięki czemu można wybrać bardzo nietypowe napięcia, całkiem praktyczne!

Ponadto dostępnych jest kilka stałych wartości:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V

Maksymalne napięcie wyjściowe: 3A przy 5V
Ciągłe napięcie wyjściowe: 2.1A

Wymiary: 20x11x5mm

Instrukcja obsługi:

Ten moduł ma 4 połączenia:
- VO+ (prąd wyjściowy +)
- GND (masa / minus)
- IN+ (prąd wejściowy +)
- EN (Enable, jeśli zostanie ustawione w stan niski, prąd przestanie płynąć)

Masa / - zarówno wejścia, jak i wyjścia są podłączone do GND.

Punkty lutownicze z tyłu płytki to w rzeczywistości lutowalne zworki. Nie należy lutować tam przewodów, lecz służą one wyłącznie do wyboru napięcia.

Domyślnie moduł jest ustawiony tak, aby podawać regulowane napięcie za pomocą potencjometru i można go ustawić według potrzeb. Pod lupą widać, że ostatnia zworka (ADJ) jest zlutowana. Jeśli chcesz korzystać z jednego ze stałych napięć (1.8V, 2.5V, 3.3V, 5V, 9V lub 12V), połączenie przy ADJ należy przerwać. Można je przeciąć małym ostrym nożykiem. Następnie należy zlutować połączenie przy wybranym napięciu.

Wymiary
Długość: 2cm
Szerokość: 1,1cm
Wysokość: 0,46cm
