Schemat podłączenia i przykład kodu

Tak podłączysz Ultradźwiękowy czujnik odległości HC-SR04 do Arduino UNO lub ESP32, z przykładowym szkicem, który możesz od razu wgrać.

Demo czujnika odległości HC-SR04 na ultradźwięki

Ten projekt mierzy odległość za pomocą czujnika ultradźwiękowego HC-SR04. Emitowany jest impuls ultradźwiękowy, a czas powrotu echa jest mierzony, aby obliczyć odległość w centymetrach, która następnie jest wyświetlana w Serial Monitor co 500 ms.

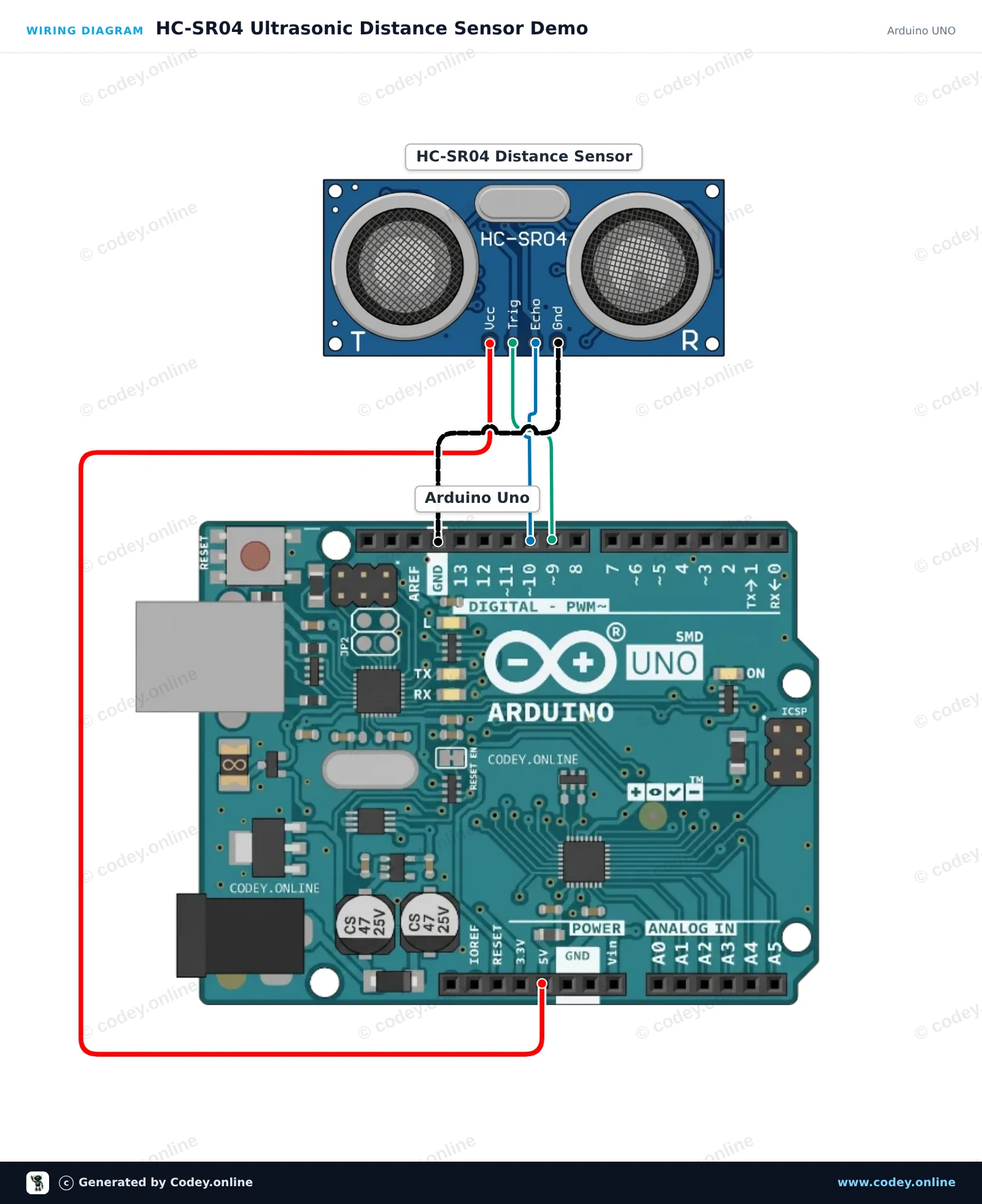

Schemat podłączenia: Ultradźwiękowy czujnik odległości HC-SR04 na Arduino UNO
Schemat podłączenia · Kliknij, aby powiększyć

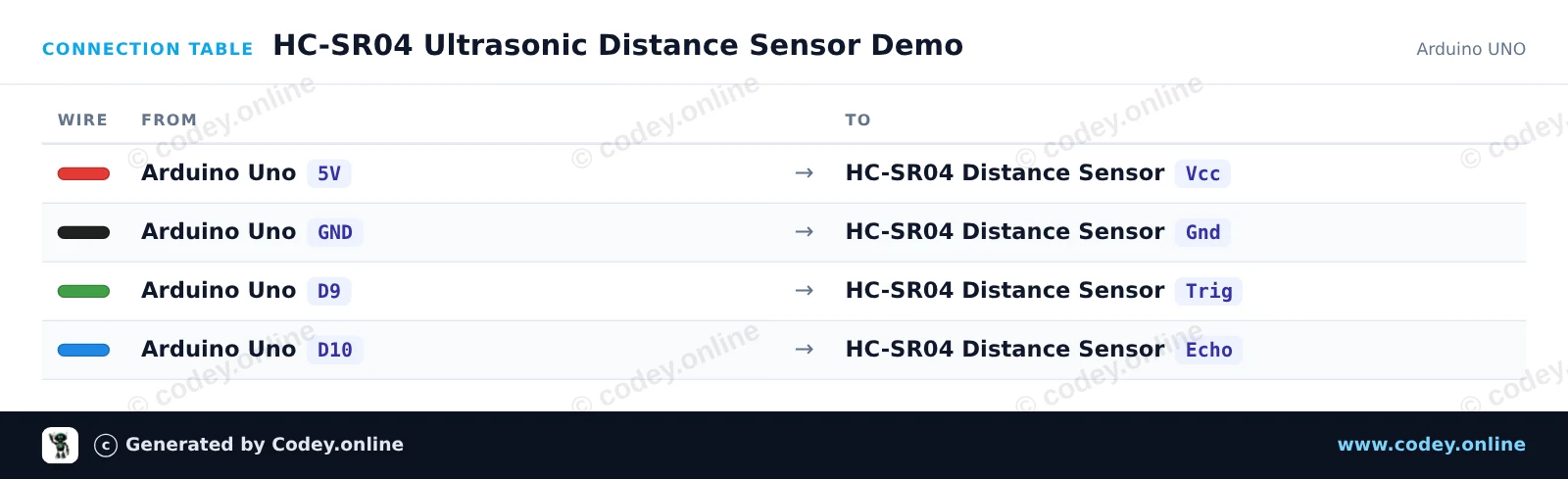

Tabela połączeń: Ultradźwiękowy czujnik odległości HC-SR04 na Arduino UNO
Tabela połączeń · Kliknij, aby powiększyć
HC_SR04_Ultrasonic_Distance_Sensor_Demo.ino · skompilowane i przetestowane
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HC-SR04 Ultrasonic Distance Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HC-SR04
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HC-SR04 Ultrasonic Distance Sensor Demo

const int trigPin = 9;
const int echoPin = 10;

void setup() {
  Serial.begin(115200);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  digitalWrite(trigPin, LOW);
  Serial.println(F("HC-SR04 Ultrasonic Sensor Ready"));
}

void loop() {
  // Trigger a 10-microsecond high pulse
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Measure the duration of the incoming echo pulse (timeout ~30ms / ~5m)
  unsigned long duration = pulseIn(echoPin, HIGH, 30000UL);

  if (duration == 0) {
    Serial.println(F("Out of range"));
  } else {
    // Speed of sound is ~343 m/s -> ~29.15 us per cm (round-trip 58.3 us/cm)
    float distanceCm = duration / 58.2;
    Serial.print(F("Distance: "));
    Serial.print(distanceCm, 1);
    Serial.println(F(" cm"));
  }

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Czujnik odległości ultradźwiękowy HC-SR04 z ESP32

Ten projekt mierzy odległość za pomocą czujnika odległości ultradźwiękowego HC-SR04. Ponieważ HC-SR04 działa przy 5V i wysyła impuls Echo o poziomie 5V, prosty dzielnik napięcia z rezystorów 1kΩ / 2kΩ bezpiecznie obniża sygnał Echo do ~3.3V dla ESP32. Otwórz Serial Monitor z prędkością 115200 baud, aby obserwować pomiary odległości w czasie rzeczywistym w centymetrach.

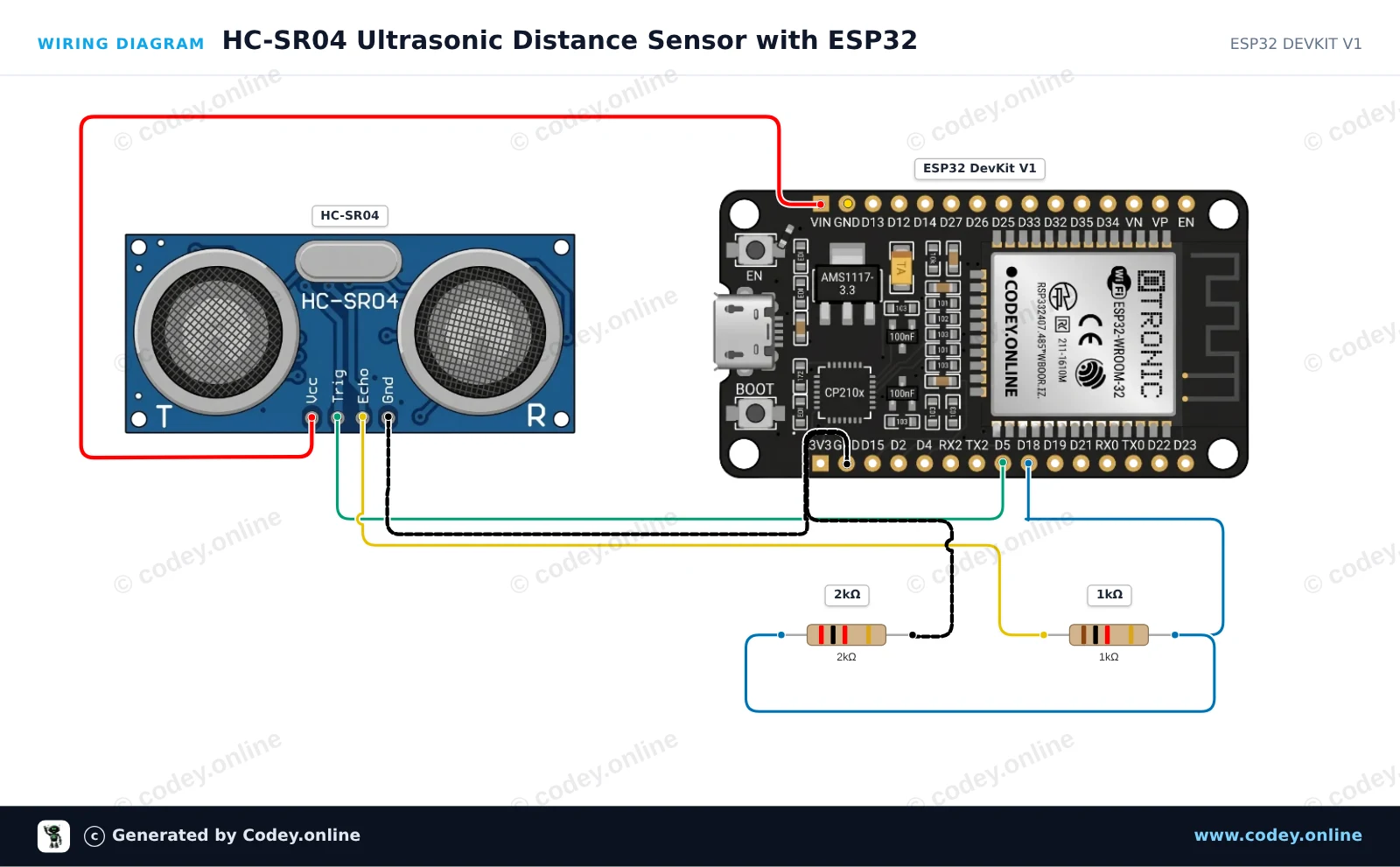

Schemat podłączenia: Ultradźwiękowy czujnik odległości HC-SR04 na ESP32 DevKit V1
Schemat podłączenia · Kliknij, aby powiększyć

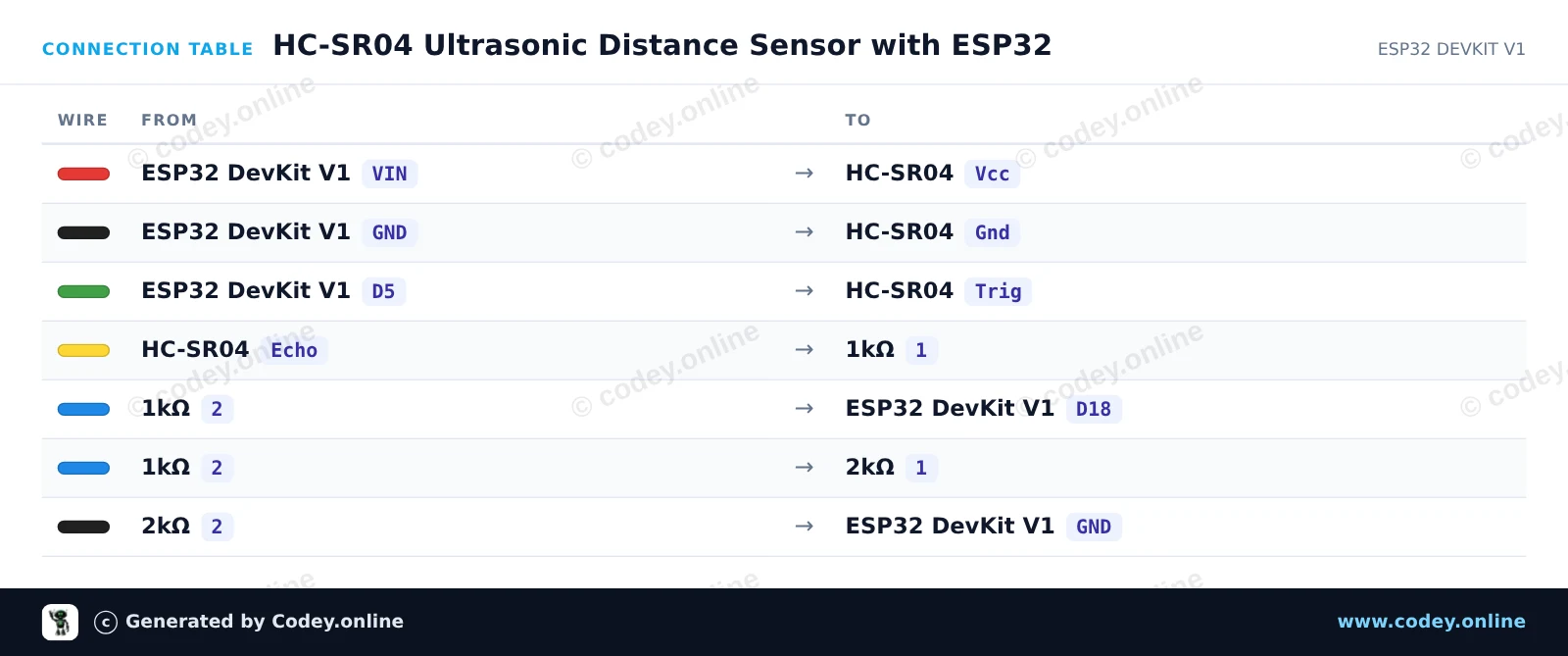

Tabela połączeń: Ultradźwiękowy czujnik odległości HC-SR04 na ESP32 DevKit V1
Tabela połączeń · Kliknij, aby powiększyć
HC_SR04_Ultrasonic_Distance_Sensor_with_.ino · skompilowane i przetestowane
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HC-SR04 Ultrasonic Distance Sensor with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HC-SR04
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HC-SR04 Ultrasonic Distance Sensor with ESP32
const int TRIG_PIN = 5;
const int ECHO_PIN = 18;

void setup() {
  Serial.begin(115200);
  pinMode(TRIG_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);
  Serial.println("HC-SR04 Distance Sensor Initialized");
}

void loop() {
  // Send a 10-microsecond HIGH pulse to trigger the sensor
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);

  // Measure the round-trip echo pulse duration in microseconds
  long duration = pulseIn(ECHO_PIN, HIGH, 30000); // 30ms timeout (~5m range)

  if (duration == 0) {
    Serial.println("Out of range / no echo received");
  } else {
    // Speed of sound is ~0.0343 cm/us (divide by 2 for one-way distance)
    float distanceCm = (duration * 0.0343) / 2.0;
    Serial.print("Distance: ");
    Serial.print(distanceCm, 1);
    Serial.println(" cm");
  }

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

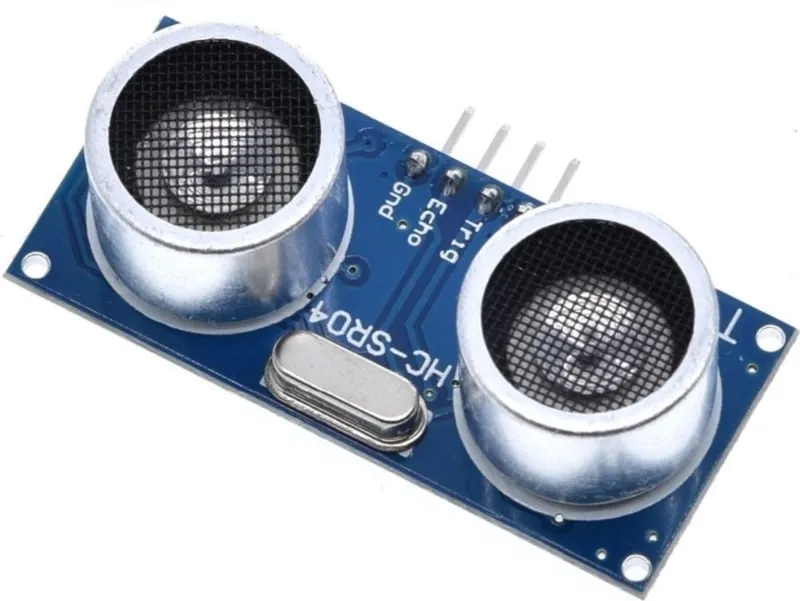

Ultradźwiękowy czujnik odległości HC-SR04

Ten czujnik jest idealny do zbudowania robota samochodowego, który ma monitorować odległość od obiektów. Możesz też zrobić własny asystent parkowania. Nieograniczone możliwości z tym ultradźwiękowym czujnikiem odległości. Idealny do projektu Arduino / ESP32 / Wemos lub Raspberry Pi.

Zobacz tutaj Schemat podłączenia i przykładowy kod >>>

Kąt czujnika: <15o
Wymiary: 45x20mm
Rozdzielczość: 3mm
Zakres detekcji: 2-450cm
Napięcie: 5V
Prąd: <2mA

Ultradźwiękowy czujnik odległości HC-SR04 to urządzenie wykorzystujące fale ultradźwiękowe do pomiaru odległości. Czujnik składa się z nadajnika i odbiornika, które są podłączone do mikrokontrolera, takiego jak Arduino.

Czujnik działa poprzez wysłanie przez nadajnik impulsu ultradźwiękowego, który następnie odbija się od obiektów w otoczeniu. Odbiornik wykrywa następnie odbicie i przesyła czas z powrotem do mikrokontrolera, który może obliczyć odległość do obiektu.

Ultradźwiękowy czujnik odległości HC-SR04 nadaje się do pomiaru odległości do 3 metrów z dokładnością około 3 mm. Czujnik jest łatwy w użyciu z mikrokontrolerem Arduino i nadaje się do szerokiego zakresu zastosowań, takich jak tworzenie automatycznych systemów parkowania lub wykrywanie przeszkód w określonym otoczeniu.

Czujnik ma niewielkie rozmiary i niskie zużycie energii, co sprawia, że nadaje się do projektów, w których ważna jest oszczędność miejsca i energii. Czujnik jest również łatwy w instalacji dzięki czterem otworom z tyłu, które umożliwiają łatwe przymocowanie czujnika do powierzchni.

Podsumowując, ultradźwiękowy czujnik odległości HC-SR04 to praktyczny i wszechstronny czujnik, który może być doskonałym uzupełnieniem każdego projektu Arduino.

Wymiary
Długość: 4,55cm
Szerokość: 2,05cm
Wysokość: 1,53cm

  • Czujnik odległości
  • 45 x 20 mm
  • Wykrywanie 2-450 cm
Odtworzenie spowoduje załadowanie filmu z YouTube.

Dlaczego wybrać ten produkt?

  • Mierzenie odległości – Mierzy obiekty za pomocą fal ultradźwiękowych.
  • Budowa robota samochodowego – Idealny do zbudowania robota samochodowego.
  • Budowa asystenta parkowania – Odpowiedni do własnego asystenta parkowania.
  • Kompatybilny z Arduino – Odpowiedni do projektów Arduino, ESP32 i Raspberry Pi.
  • Łatwy montaż – Cztery otwory z tyłu.
Specyfikacja
Szerokość2,05 cm
Rozdzielczość3 mm
Długość4,55 cm
Wysokość1,53 cm
