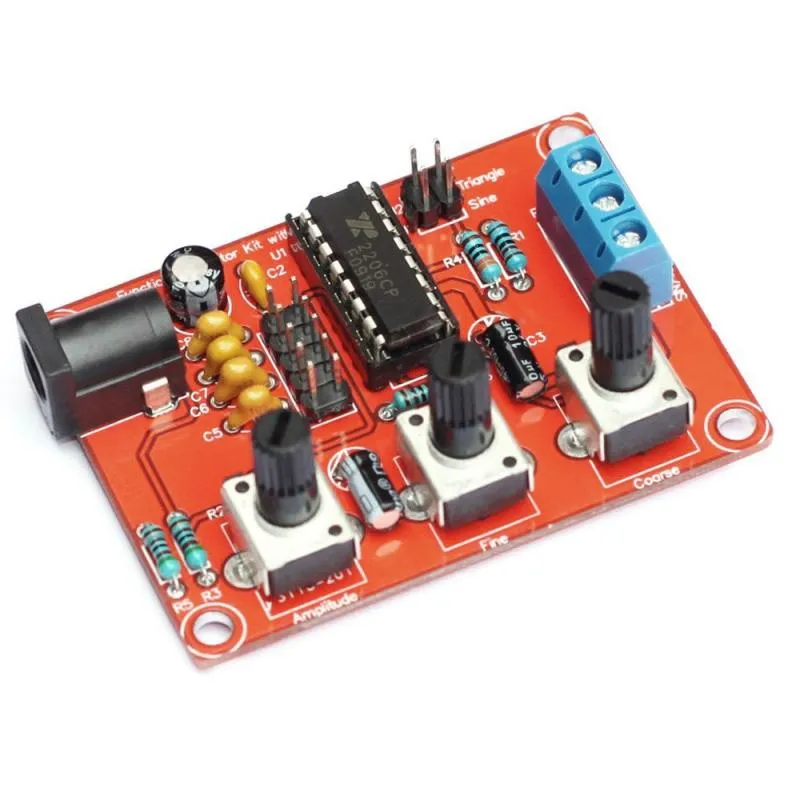

Zestaw DIY generatora sygnału XR2206

Jeśli szukasz prostego zestawu generatora sygnału, który jest tani i można go zbudować w mniej niż godzinę, to ten zestaw jest dla Ciebie!

Imponujący dodatek do Twojego istniejącego laboratorium elektronicznego.

Pamiętaj, że nie zastąpi profesjonalnego generatora funkcyjnego, ale nadal wygląda całkiem przydatnie dla hobbystów/makerów elektroniki do naprawy/debugowania niektórych projektów. To właśnie tego typu gadżet, dzięki któremu wiele się nauczysz i z którego wiele skorzystasz.

Generator funkcyjny jest niezbędnym elementem laboratorium elektronicznego, ale niestety bardzo drogi dla przeciętnego hobbysty elektroniki. Najpopularniejszym (i tanim) chińskim zestawem DIY na rynku jest ten oparty na praktycznym układzie generatora funkcyjnego XR2206.

Ten łatwy do zbudowania zestaw generatora funkcyjnego XR2206 1Hz-IMHz umożliwia wiele różnych rutynowych pomiarów i eksperymentów, a także oferuje wyjściowe przebiegi sinusoidalne, prostokątne i trójkątne o przyzwoitej jakości, umiarkowanej stabilności i dokładności. Wystarczająco dużo dla małego domowego laboratorium elektroniki hobbystycznej!

Po zakupie tego zestawu do samodzielnego montażu potrzebny będzie niewielki zakres lutowania, a otrzymasz wszystko, co niezbędne do ukończenia projektu. Zestaw zawiera elementy montażowe oraz instrukcję, którą, jak sądzę, większość makerów będzie w stanie bez problemu śledzić. Na szczęście zestaw jest dostarczany z elementami przewlekanymi, a na dwustronnej płytce PCB znajdują się opisy, które jasno wskazują, gdzie zamontować i przylutować każdy element. Dodatkowo znajduje się tam również dobrej jakości podstawka pod układ XR2206, ładne kapturki na zworki oraz gałki do potencjometrów.

Wskazówki dotyczące montażu zestawu:

Montaż będzie dziecinnie prosty, jeśli wiesz, co robisz! Jak zwykle najpierw przylutuj wszystkie niskoprofilowe elementy jeden po drugim, a na końcu przylutuj podstawkę IC. Pamiętaj, aby zwrócić szczególną uwagę na polaryzację kondensatorów elektrolitycznych oraz orientację układu XR2206 IC. Odetnij nóżki wszystkich elementów jak najkrócej, aby uniknąć przypadkowych zwarć.

Szybkie wskazówki testowe

Gdy montaż będzie ukończony i będziesz gotowy do uruchomienia generatora funkcyjnego, zwróć uwagę na polaryzację zasilania. Następnie podaj 9-12V DC (9V typowo) na wejście DC.

Zewrzyj dwa dolne piny (Tri/Sin) zworki wyboru przebiegu
Zewrzyj dwa górne piny (65K-1M) zworki wyboru częstotliwości
Obracaj gałkę potencjometru precyzyjnej regulacji, aby dokładnie dostroić częstotliwość sygnału
Obracaj gałkę potencjometru regulacji zgrubnej, aby zgrubnie dostroić częstotliwość sygnału
Obracaj gałkę potencjometru amplitudy, aby regulować amplitudę sygnału wyjściowego

Do zasilania możesz użyć baterii 6F22 9V, ponieważ całkowity pobór prądu przy 9V jest bardzo niski. Jeśli jednak używasz zasilacza 9V-12V (nigdy więcej niż 12V), upewnij się, że jest to stabilny typ o bardzo niskim szumie wyjściowym i tętnieniach. Po udanym montażu i pierwszym teście możesz zdecydować się na umieszczenie XR2206 w specjalnie do tego zaprojektowanej obudowie (dostępnej osobno OT3631)

Pamiętaj, że wyjście fali prostokątnej nie przechodzi przez regulację amplitudy. Tylko amplituda fal sinusoidalnych/trójkątnych może być regulowana gałką (i jest również zależna od napięcia zasilania wejściowego).

Zestaw DIY generatora funkcyjnego XR2206 to naprawdę tani i łatwy do zbudowania zestaw, który może być przydatny dla większości początkujących i entuzjastów elektroniki. Generuje niemal idealne przebiegi prostokątne, sinusoidalne i trójkątne.

Polecamy naszą lutownicę USB do lutowania tego zestawu.

Wymiary
Długość: 6,3cm
Szerokość: 4,5cm
Wysokość: 1cm
