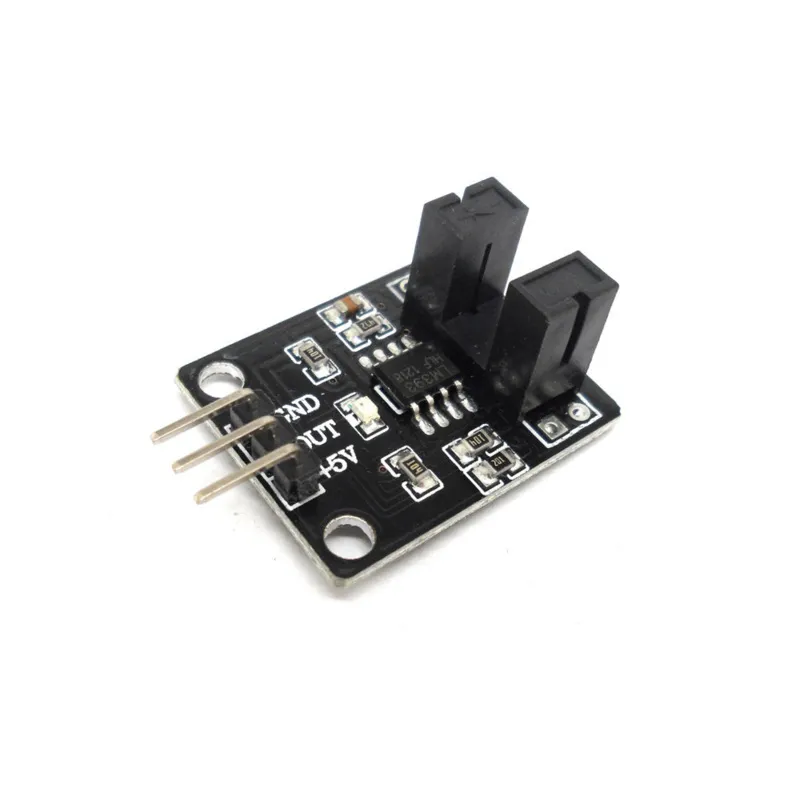

Moduł czujnika podczerwieni do zliczania - 5mm

Moduł czujnika zliczającego na podczerwień służy do zliczania lub wykrywania obiektów poruszających się przez detektory w kształcie litery U (5MM).

ZESTAW ZAWIERA:
Moduł czujnika zliczającego na podczerwień


GŁÓWNE CECHY MODUŁU CZUJNIKA ZLICZAJĄCEGO NA PODCZERWIEŃ:
Para nadajnik/odbiornik IR
Układ komparatora LM393 zapewniający czyste wykrywanie
Wskaźnik LED detekcji:
Kompatybilny z 3.3 i 5V

Moduł ma parę nadajnika i odbiornika IR umieszczonych naprzeciw siebie w obudowie w kształcie litery U. Obiekt poruszający się między tymi elementami przerywa wiązkę IR.

Moduły te są zwykle używane do zliczania czegoś, gdy przechodzi między elementami. Mogą to być zębatki na kole, gdy liczone są obroty lub RPM, albo coś takiego jak pellet przechodzący przez zsyp, jeśli jest częścią podajnika do pieca na pellet lub dla królika. Innym zastosowaniem jest jako optyczny wyłącznik krańcowy lub do wykrywania, kiedy coś jest otwarte lub zamknięte, gdy obiekt wchodzi lub wychodzi z wiązki.

Wyjście czujnika jest zwykle NISKIE, a czerwona dioda LED na module świeci normalnie. Gdy wiązka IR między elementami zostanie przerwana, wyjście staje się WYSOKIE, a dioda LED gaśnie.

Połączenia modułu
Moduł ma 3-pinowe złącze do wykonywania połączeń.

1 x 3 nagłówek

GND – Masa
OUT – Wyjście, normalnie NISKIE. Staje się WYSOKIE, gdy wiązka IR zostanie przerwana
VCC – 3.3 – 5V
Moduł ma dwa otwory montażowe.


Chociaż ten moduł pod względem funkcjonalności jest podobny do tańszych modułów Light Block Sensor, moduł Infrared Counting Sensor ma znacznie wyższe i szersze elementy detekcyjne oraz układ komparatora LM393, który czyni go bardziej wytrzymałym i elastycznym w zastosowaniach, w których może być używany.

Wymiary: 32 mm X 11 mm X 20 mm;





  • Wykrywanie obiektów
  • Komparator LM393
  • Złącze 3-pinowe
  • Kompatybilny z 3.3-5V

Dlaczego wybrać ten produkt?

  • Zlicza obiekty – Wykrywa obiekty poruszające się między stojakami.
  • Czyste wykrywanie – Układ komparatora LM393 zapewnia czystsze wykrywanie.
  • Kompatybilny z 3,3 V – Działa z 3,3 i 5 V.
  • 3-pinowe złącze – Do łatwego podłączenia.
  • Wskaźnik LED – Wizualnie sygnalizuje wykrycie.
Specyfikacja
Wymiary32 x 11 x 20 mm
Złączezłącze 3-pinowe
Odpowiedni doliczenie obiektów

W opakowaniu

  • Moduł czujnika zliczającego na podczerwień
