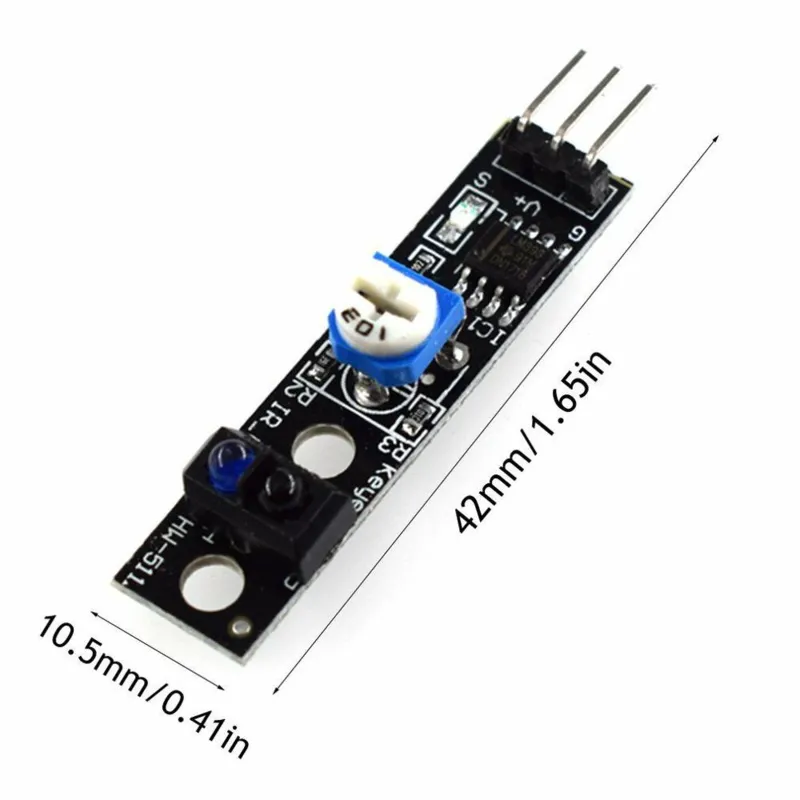

Moduł podążania za linią/ Line Tracking podczerwieni - 3 PIN, HW-511 TCRT5000

Moduł, który za pomocą czujnika podczerwieni potrafi śledzić linie. Ciekawy sensor, doskonale nadający się do prostych zadań robotycznych. Działa dobrze z Adruino i innymi systemami.

Gdy czujnik wykryje czarne tło, generowany jest sygnał TTL, który może być dalej przetwarzany do sterowania robotem.

Idealny do inteligentnych autonomicznych pojazdów.

Dane techniczne
Napięcie robocze: 3,3 - 5 V
Prąd roboczy: 20 mA przy 5 V
Wymiary: 48 x 10 mm

Ten czujnik, używany głównie do śledzenia linii, działa podobnie jak czujniki wykrywania ruchu. Oparty na układzie TCRT5000 IC. Czujnik TCRT5000 stale emituje światło podczerwone. Jeśli wysłana fala nie jest lub jest bardzo słabo odbijana, wyjście jest NISKIE. Jeśli umieścisz przed tym czujnikiem obiekt, wyjście będzie WYSOKIE.

Jak dokładnie działa wykrywanie podczerwieni
Czarny kolor pochłania promieniowanie IR i odbija je bardzo słabo. Dlatego wyjście będzie NISKIE, gdy przed czujnikiem znajduje się czarny obiekt. Jeśli jednak przed czujnikiem zostaną umieszczone inne kolory, wyjście będzie WYSOKIE.

Gdy wyjście jest WYSOKIE, dioda LED się zapala.

Odległość wykrywania: 1 do 25 mm
Napięcie robocze: 5V
Stałe otwory montażowe, łatwa instalacja.
Mały rozmiar PCB
