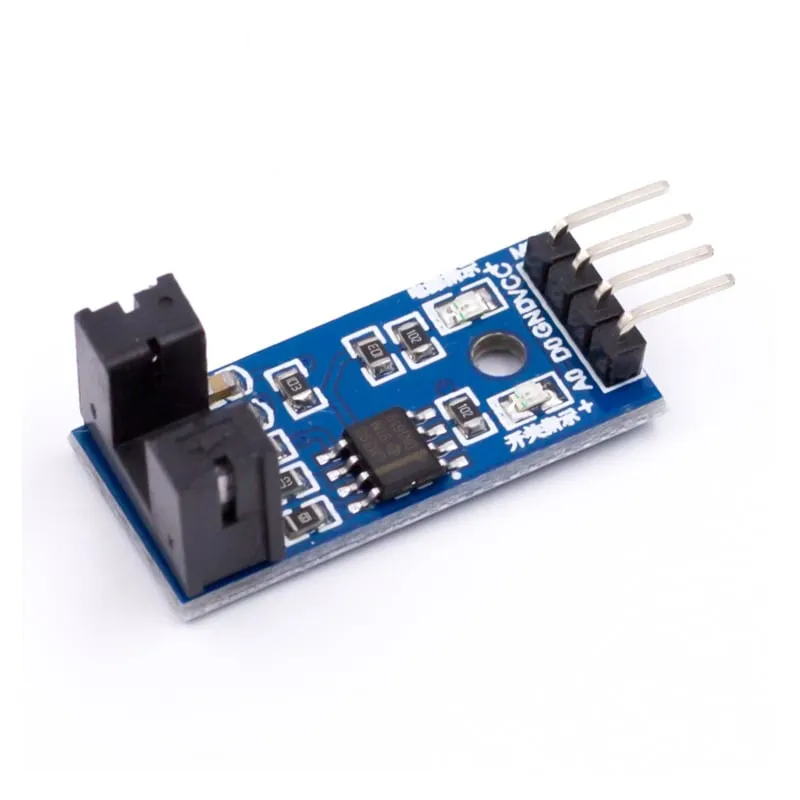

Moduł optycznego czujnika prędkości

Głównym celem tego modułu jest kontrola prędkości silnika.

Szeroko stosowany w wykrywaniu prędkości silnika, zliczaniu impulsów, ograniczaniu położenia itp.

Może być używany z mikrokontrolerem, takim jak Arduino, do wykrywania prędkości silnika, zliczania impulsów, ograniczania położenia itp. Zasadniczo każdy miernik prędkości po prostu mierzy szybkość występowania zdarzeń.

Zwykle odbywa się to przez zliczanie zdarzeń w określonym przedziale czasu (interwale całkowania), a następnie proste podzielenie liczby zdarzeń przez czas, aby uzyskać prędkość.

To łatwy w użyciu moduł. Fizyczne przerwanie wizualnej ścieżki czujnika optycznego przez koło z otworami lub podobny mechanizm (czujnik optyczny zwykle składa się z diody świecącej zapewniającej oświetlenie oraz fototranzystora wykrywającego obecność lub brak tego oświetlenia).

Użyty tutaj czujnik optyczny składa się z diody emitującej światło podczerwone i fototranzystora. Zapobiega to zarówno zakłóceniom ze strony rozproszonych zewnętrznych źródeł światła, jak i dzięki dopasowaniu obu komponentów do określonej częstotliwości promieniowania są one nadal odporne na niepożądane zakłócenia.

Interfejs wyjściowy DO można bezpośrednio podłączyć do portu IO mikrokontrolera, jeśli jest to czujnik wykrywania przerw, taki jak może wykrywać prędkość enkodera silnika.

Moduły DO można podłączyć do przekaźnika, wyłącznika krańcowego i innych funkcji, można też z aktywnym modułem brzęczyka zbudować alarm.

Wyposażenie:

Czujnik sprzęgający optycznie, szerokość 5 mm;

Kontrolka stanu wyjścia:

Gdy wyjście jest wysokie, światła są wyłączone. Gdy wyjście jest niskie, włączone. (Gdy jest zasłonięte, wygeneruje poziom wysoki; w przeciwnym razie wygeneruje poziom niski)
Wyposażony w stały otwór montażowy, łatwy w instalacji!
Użyj szerokonapięciowego komparatora LM393
Specyfikacja:

Napięcie robocze (VDC): 3,3 do 5

Komparator: LM393

Wyjście: cyfrowe wyjście przełączające (0 i 1)

Długość (mm): 32

Szerokość (mm): 14

Wysokość (mm): 13

Waga (g): 2

Specyfikacja okablowania:

VCC Podłącz dodatnie zasilanie 3.3 5 v
GND Podłącz ujemne zasilanie
DO Wyjście sygnału przełączającego TTL:
AO Ten moduł nie działa
Zestaw zawiera:
1 x moduł czujnika pomiaru prędkości
